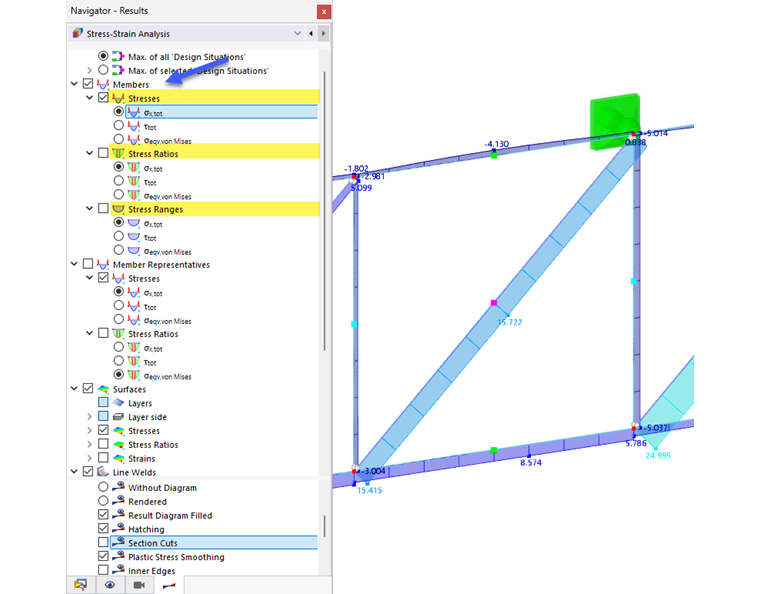

Dans le « Navigateur - Résultats », définissez les contraintes, ratios de contrainte ou intervalles de contrainte que vous souhaitez afficher graphiquement sur les barres.
Tous les types de contrainte que vous avez définis et assignés dans les Configurations pour les barres sont disponibles.
Panneau de contrôle

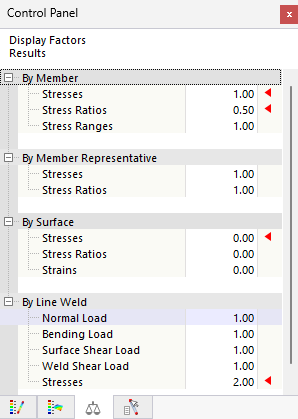

Dans l’onglet « Facteurs »du panneau, vous pouvez ajuster les facteurs d’échelle pour les résultats de barre.
Affichage des résultats
La catégorie « Barres » dans la zone inférieure du navigateur offre différentes options pour influencer l’affichage des résultats. Vous pouvez afficher la distribution des contraintes avec ou sans hachures, afficher toutes les valeurs des points de calcul ou afficher uniquement la valeur extrême de toutes les barres.

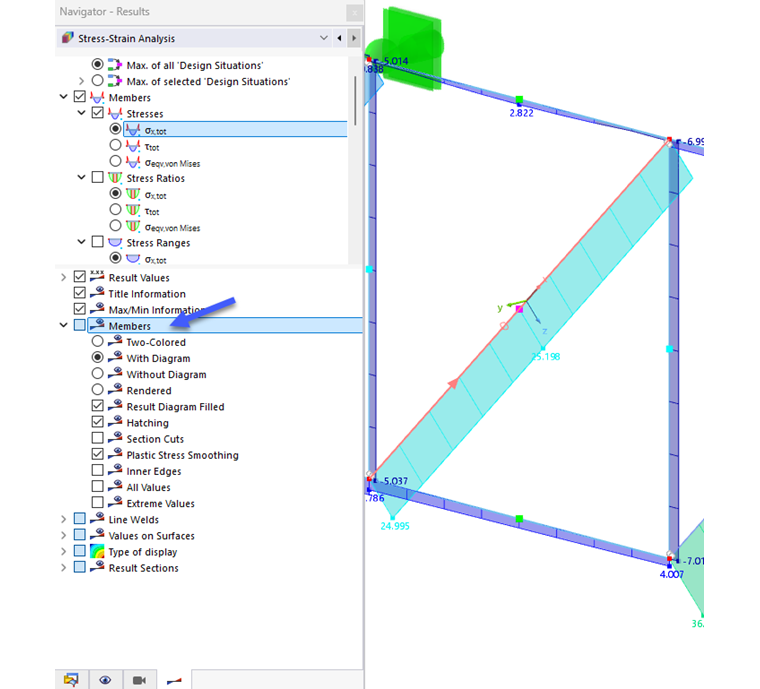

Utilisez le type d’affichage « Avec diagramme » pour obtenir un affichage évalué par couleur des résultats. Cela correspond à la représentation des déformations ou des efforts internes, tels que vous les connaissez à partir de l’analyse statique.
