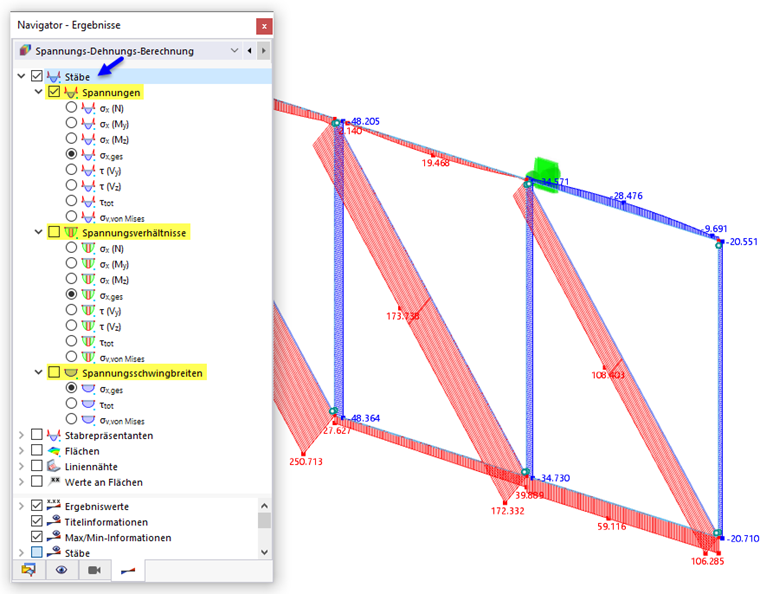

Legen Sie im 'Navigator - Ergebnisse' die Spannungen, Spannungsausnutzungen oder Spannungsschwingbreiten fest, die an den Stäben grafisch angezeigt werden sollen.
Es stehen alle Spannungsarten zur Verfügung, die Sie bei den Stabkonfigurationen festgelegt und zugewiesen haben.
Steuerpanel

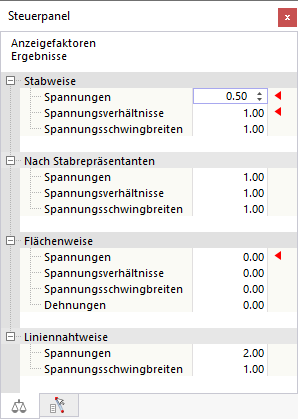

Im Register 'Faktoren' des Panels können Sie die Überhöhungsfaktoren für die Stabergebnisse anpassen.
Ergebnisdarstellung

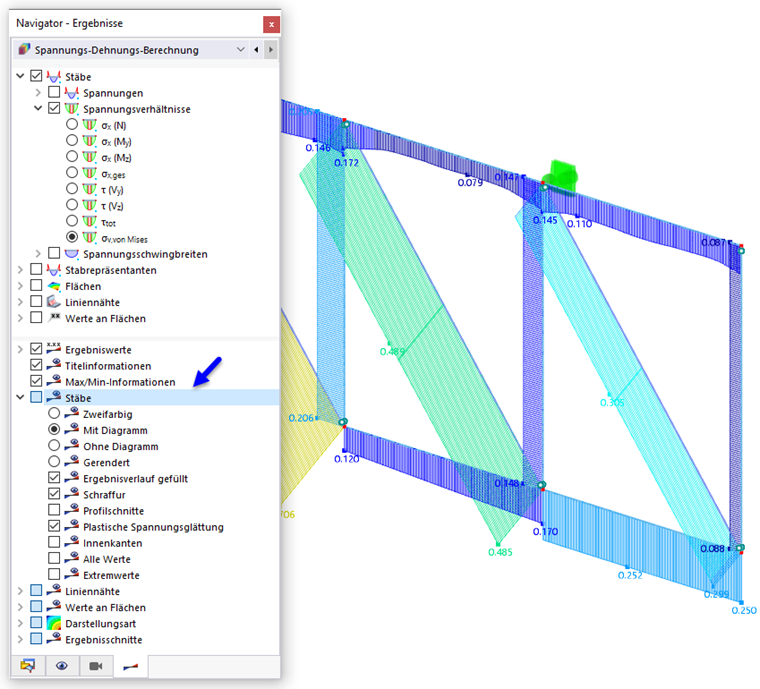

Die Kategorie 'Stäbe' im unteren Navigatorbereich bietet verschiedene Möglichkeiten, die Ergebnisdarstellung zu beeinflussen. So können Sie den Verlauf der Spannungen mit oder ohne Schraffur darstellen, alle Werte der Bemessungsstellen einblenden oder nur den Extremwert aller Stäbe anzeigen.
Mit der Darstellungsart 'Mit Diagramm' erreichen Sie eine farbig abgestufte Anzeige der Ergebnisse. Sie entspricht der Darstellung der Verformungen oder Schnittgrößen, wie Sie sie von der statischen Analyse her kennen.
