杆件

在'导航器 - 结果'中，定义要以图形方式显示在杆件上的应力、应力比或应力范围。

显示杆件应力

在杆件配置中定义和分配的所有应力类型都可用。

控制面板

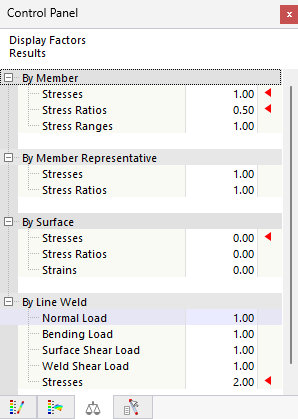

在面板的'系数'选项卡中，您可以调整杆件结果的比例系数。

调整显示系数

结果显示

在导航器下部的'杆件'类别中提供了影响结果显示的各种选项。 应力分布可以显示为带阴影或不带阴影，可以选择显示所有设计位置的应力值，也可以仅显示所有杆件的应力极值。

使用'包括图'显示类型可以用颜色分级显示结果。 它类似于在结构分析中显示变形或内力。

用颜色图显示应力比值
