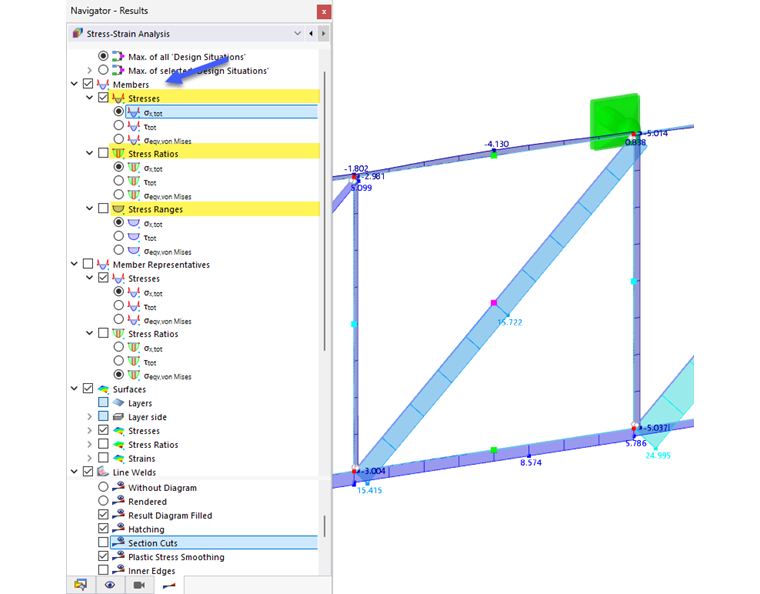

В 'Навигаторе - Результаты' задайте напряжения, соотношения напряжений или диапазоны напряжений, которые вы хотите изобразить графически на стержнях.
Доступны все типы напряжений, которые вы задали и присвоили в {%://002468 конфигурациях стержней]].
панель управления

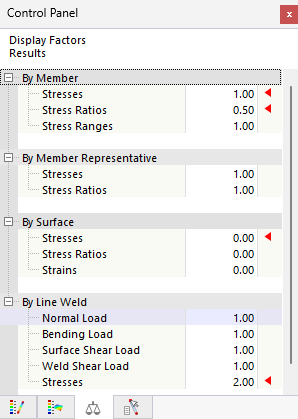

На вкладке 'Коэффициенты' панели можно настроить коэффициенты масштабирования для результатов стержня.
Изображение результатов
Категория 'Стержни' в нижней части навигатора предоставляет различные возможности для влияния на отображение результатов. Вы можете изобразить распределение напряжений со штриховкой или без нее, изобразить все значения в расчетных точках или отобразить только экстремальные значения всех стержней.

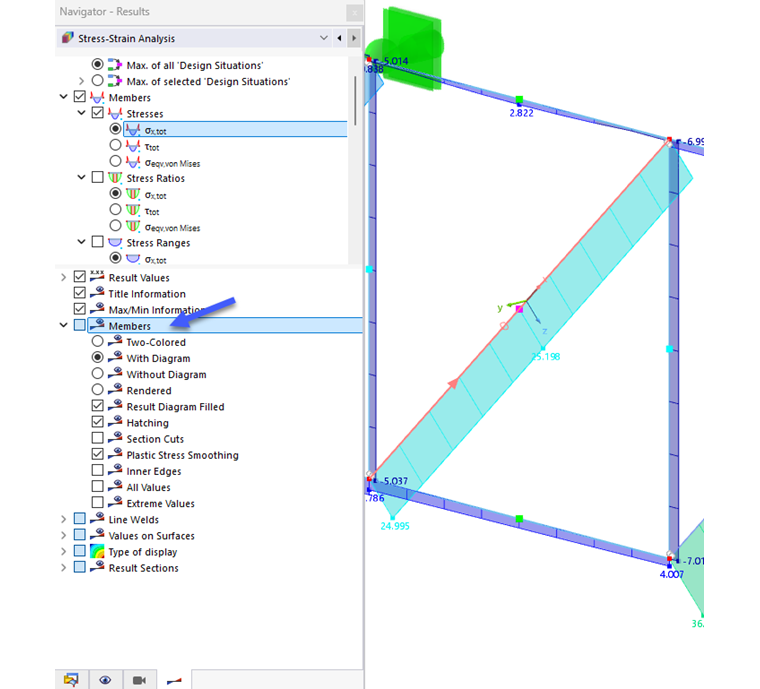

Для достижения цветного изображения результатов, используйте тип отображения 'С диаграммой'. Соответствует отображению деформаций или внутренних сил, как известно из расчета конструкций.
