Диалоговое окно Конфигурация поверхности позволяет задать основные характеристики для расчета напряжений-деформаций поверхностей. Концепция диалогового окна Конфигурации описана в главе Расчёт напряжений-деформаций В нем также объясняется, каким образом можно придавать объекты.
Напряжение

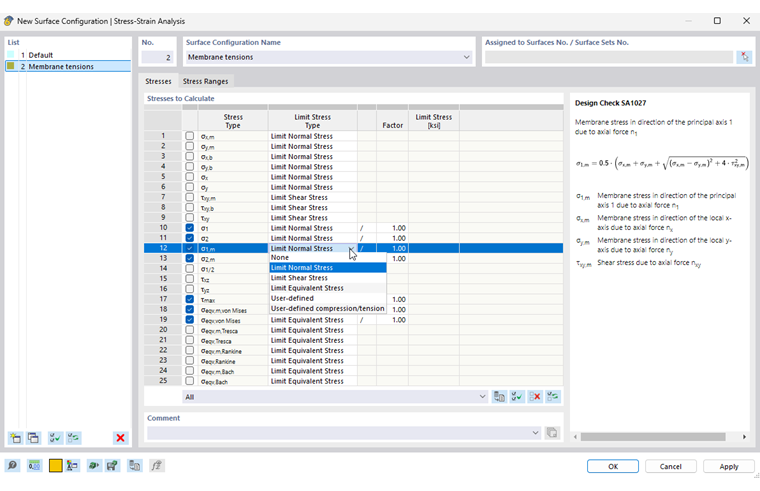

В закладке «Напряжения» можно выбрать напряжения для расчета и указать тип предельного напряжения.
Если вам нужно увеличить или уменьшить предельное напряжение для определенного типа напряжения, вы можете соответствующим образом изменить его масштаб в столбце 'Коэффициент'. Если вы выберете опцию '/', напряжение делится на коэффициент, умноженный на '*'.
Если вы хотите использовать в качестве ориентира пользовательское напряжение, а не предельное напряжение, сохраненное в свойствах материала, тогда выберите тип предельного напряжения 'Пользовательское' из списка. Благодаря тому, становится доступным также поле в столбце 'Предельное напряжение'.

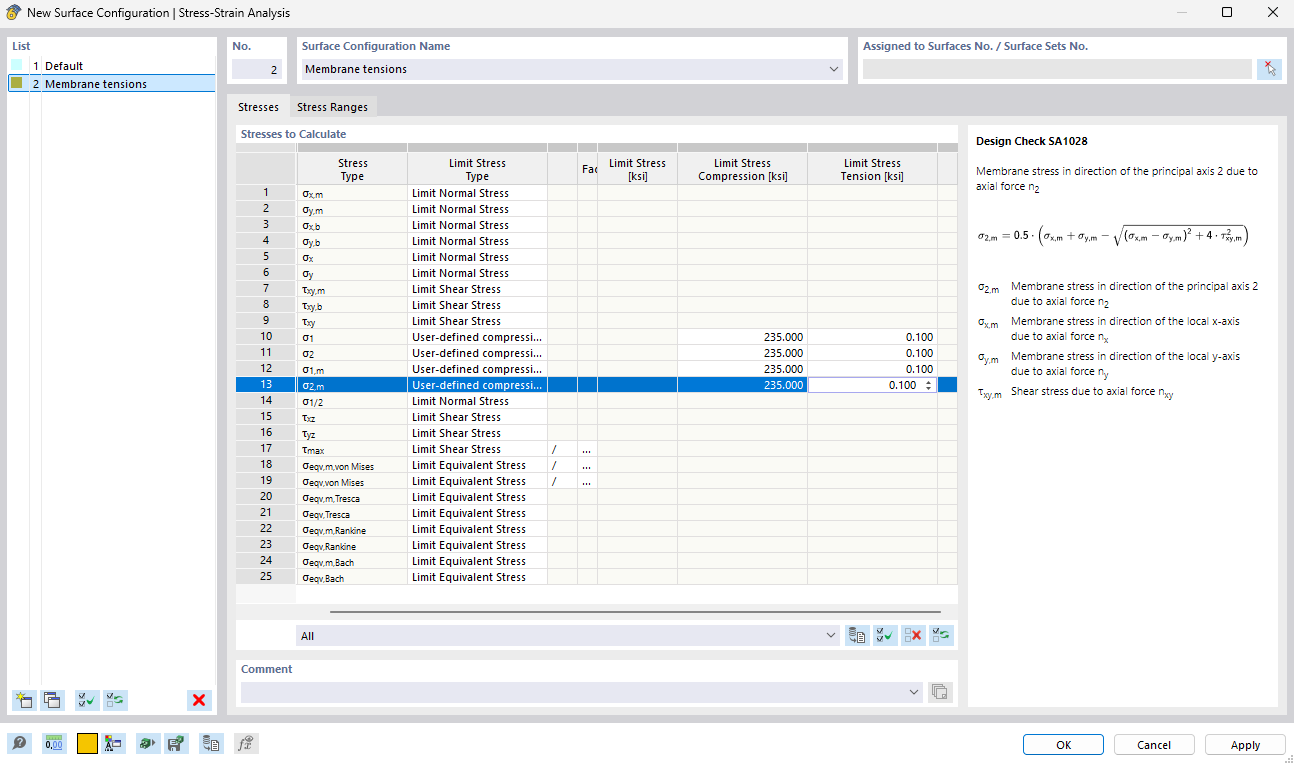

С помощью типа предельного напряжения 'Пользовательское сжатие/растяжение' можно задать зависящие от знака предельные напряжения для определённых компонентов напряжения.
Диапазоны напряжений
Во вкладке «Диапазоны напряжений » можно выбрать типы напряжений, для которых должны быть рассчитаны диапазоны, а также определить, будут ли в данном случае применяться предельные напряжения.
Тип предельного напряжения 'Без' установлен автоматически. Это должно учесть анализ диапазонов напряжений независимо от нормативов. Если вы хотите задать предельное напряжение, выберите из списка тип напряжения 'Пользовательский', а затем введите соответствующее значение.
деформации

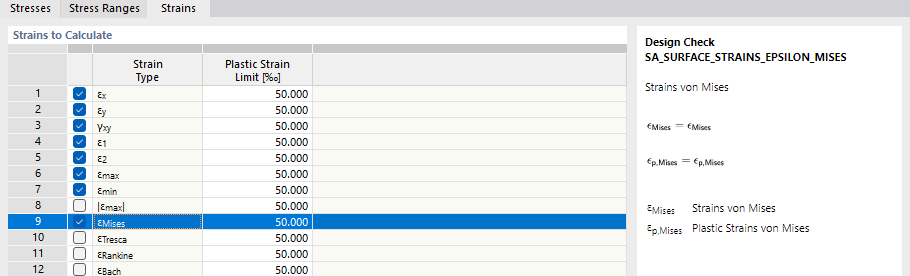

Вкладка «Деформации» доступна только в случае, если вы активировали #extbookmarkmanual|деформации|Диалоговое окно Общие параметры#. Здесь можно выбрать деформации для расчета.
Если вы хотите указать предельную деформацию, активируйте аддон {%ref#ru/produkty/programma-rascheta-po-mke/addony-dlja-rfem-6/dopolnitelnye-raschety/nonlinear' в модель' - основные данные -поведение материала Нелинейная работа материала]] (с учетом доплаты). Затем придайте | Пластическое (поверхности/тела)]]. При расчете пластические деформации сравниваются с предельными деформациями.
