Деформации на поверхностях

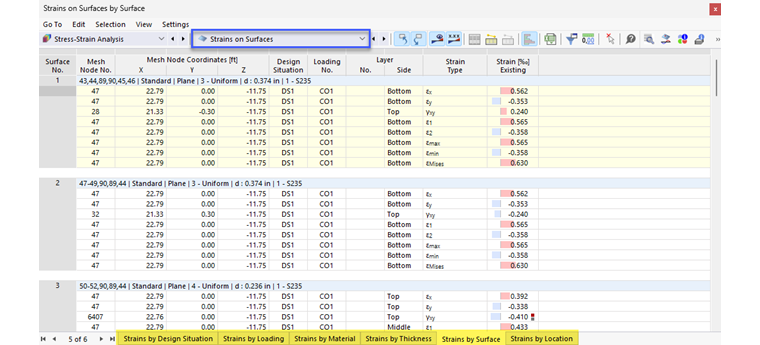

Таблицы результатов по категории « Деформации на поверхностях » содержат результативные значения определенных деформаций.

Инфо

Деформации поверхностей' определяются в случае, если вы активировали флажок "Расчет деформации" в диалоговом окне Общие параметры.

Деформации поверхностей сортируются в данных закладках по следующим критериям:

  • Нагрузки (расчетные ситуации, сочетания нагрузок)
  • Свойства поверхности (материалы, толщины)
  • Объекты (поверхности, точки сетки КЭ)

Поверхность №:

Для каждого типа деформации в данном столбце показан номер поверхности с наибольшим значением.

Узел сетки №

В данном столбце отображается номер узла сетки КЭ, для которого была определена максимальная деформация.

Инфо

Если вы определили опцию «Рассчитать результаты в точке решетки» в Диалоговое окно Общие настройки , если вы установили опцию 'Рассчитать напряжения в точке решетки', номера точек сетки показаны в этом столбце. Все результаты затем доступны в Сетка поверхности .

Координаты узла сетки

Общие координаты X, Y и Z узлов сетки КЭ показаны в трех столбцах.

Расчетная ситуация

В этом столбце указан номер {%://000501 Расчетной ситуации]], для которой доступны отдельные деформации.

Нагрузки

В данном столбце отображаются номера сочетаний нагрузок или расчетных сочетаний, которые являются определяющими для соответствующего напряжения.

Слой №/сторона

Если вы задали поверхность с помощью элементов слоя в модуле Многослойные поверхности аддону номера слоев указаны с соответствующими деформациями.

Для максимального значения каждого типа деформации программа показывает место в сечении поверхности или слоя, в котором возникает деформация: Сверху, в середине или снизу.

Тип деформации

В этом столбце перечислены типы деформаций, которые можно задать для Конфигурации поверхностей типы стержней.

Подобранная деформация

RFEM показывает существующую деформацию для каждого типа деформации.

деформация | Доступная пластическая/предельная

Для поверхностей с моделью материала Пластическая (поверхность/тела) отображает существующие пластические деформации с соответствующими предельными значениями.

Соотношение пластических деформаций η

Для пластических материалов в последнем столбце показаны соотношения деформаций (расчетные коэффициенты), связанные с предельным значением. Степень использования затем выражается длиной цветной полосы.
