Материалы

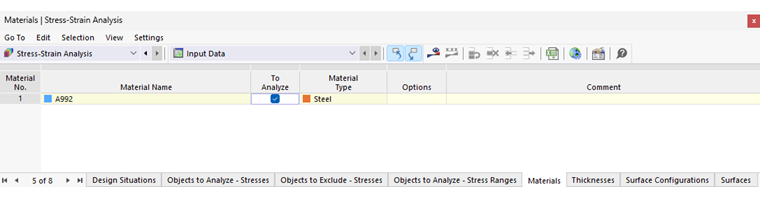

Все материалы, доступные в модели, перечислены в таблице Материалы , а также в навигаторе проектов в категории 'Расчет напряжений-деформаций'.

Удалить материалы из расчёта

Для всех действительных материалов можно исключить все объекты из расчёта напряжений-деформаций, сняв флажок 'К анализу', которому придан данный материал. Таким образом, объекты сортируются в таблицах Объекты для расчета - напряжения и Объекты для расчета - Диапазоны напряжений в столбце 'Недействительно/Программа деактивирована' и удалена из расчета.

Настройка свойств материала

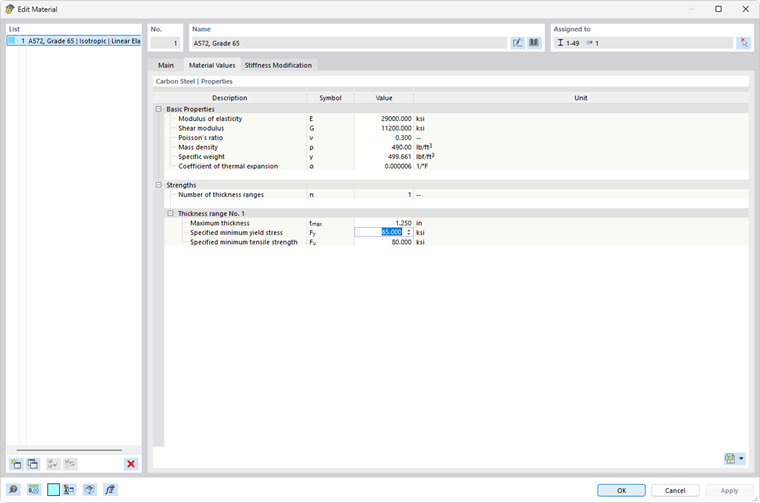

Для настройки свойств материала, дважды щелкните на строку таблицы или нажмите кнопку Открыть изменение диалога чтобы открыть диалоговое окно редактирования материала в панели инструментов таблицы. В вкладке 'Основные' установите флажок Пользовательский материал.

Во вкладке 'Значения материала' теперь можно изменять свойства материала для расчёта напряжений-деформаций; например, жесткость материала или прочность отдельных диапазонов толщин.

Измененные значения соответственно учитываются при расчёте напряжений-деформаций стержней, поверхностей, тел и линейных швов.

Совет

Пользовательские материалы обозначаются #кнопкой в столбце таблицы 'Опции'.image@050045#.
