Таблицы результатов в категории « Напряжения на стержнях » содержат определенные напряжения с соответствующими расчётными соотношениями.
Die Stabspannungen sind in den Registern nach folgenden Kriterien sortiert:
- Belastungen (Bemessungssituationen, Lastkombinationen)
- Stabeigenschaften (Materialien, Querschnitte)
- Nachweisort (Stabstellen, Spannungspunkte)
Стержень №
Für jede Spannungsart wird die Nummer des Stabes angegeben, an dem der größte Wert vorliegt.
Место x
Es wird jeweils die Position am Stab angegeben, für die die maximale Ausnutzung ermittelt wurde. Der Abstand bezieht sich auf den Stabanfang.
Точка напряжений №
Die Spannungsanalyse erfolgt an den sogenannten "Spannungspunkten" des Querschnitts. Diese Stellen sind durch Schwerpunktabstände, statische Momente und Dicken der Querschnittsteile definiert. Alle Standardprofile der Bibliothek sowie die dünnwandigen Bereiche der RSECTION-Querschnitte sind mit Spannungspunkten an den bemessungsrelevanten Stellen des Profils versehen.

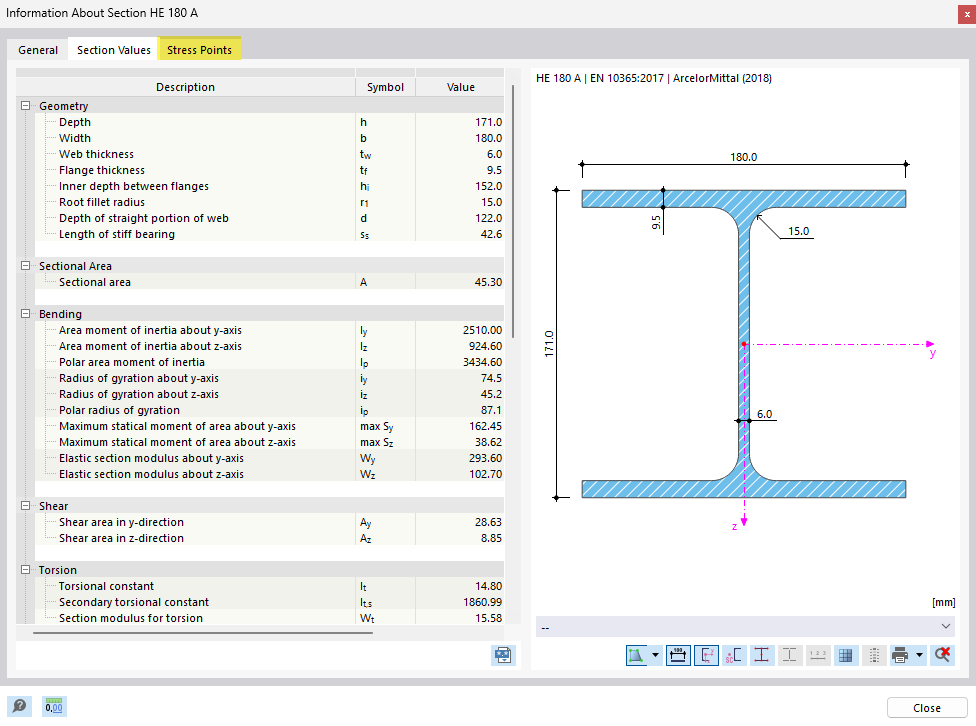

Sie können die Spannungspunkte im Dialog 'Informationen über Querschnitt' überprüfen. Dieser Dialog ist über die Schaltfläche
in der Tabellen-Symbolleiste zugänglich.
Расчетная ситуация
Diese Spalte gibt die Nummer der Bemessungssituation an, für die die einzelnen Spannungen vorliegen.
Нагрузки
Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweilige Spannung maßgebend sind.
Тип напряжения
In dieser Spalte werden die Spannungsarten aufgelistet, die Sie bei den Stabkonfigurationen festgelegt und zugewiesen haben.
Spannung Vorhanden / Grenze
Für jede Spannungsart wird die vorhandene Spannung mit dem zugehörigen Grenzwert angegeben.
Spannungsverhältnis η
In der letzten Spalte sind die auf den Grenzwert bezogenen Spannungsverhältnisse (Ausnutzungen) angegeben. Der Grad der jeweiligen Ausnutzung wird durch die Länge des farbigen Balkens ausgedrückt.

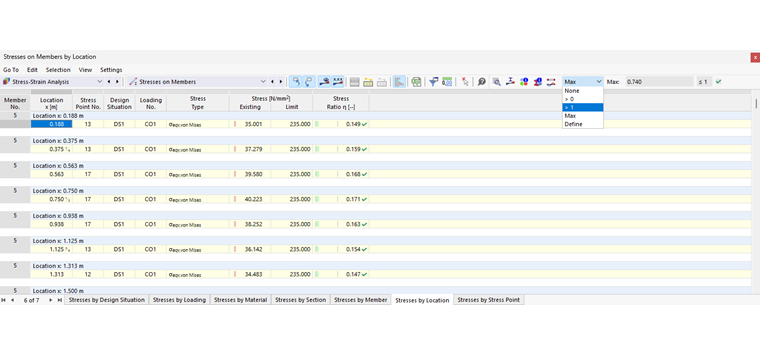

Spannungen nach Ausnutzung filtern
Die Liste rechts in der Tabellen-Symbolleiste bietet die Möglichkeit, die Tabellen nach Ausnutzungsgraden zu filtern. Mit der Option Max wird für jedes Objekt nur das maßgebende maximale Spannungsverhältnis ausgegeben.

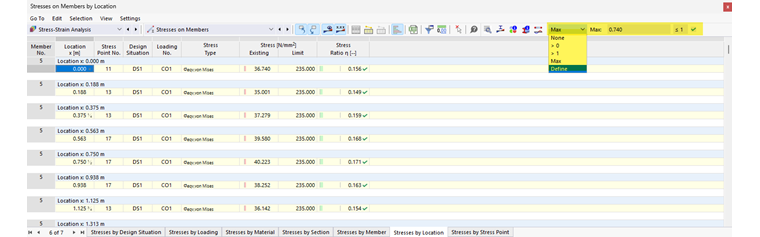

Sie können in dieser Liste auch eigene Filteroptionen im Format > #.## definieren. Damit werden in der Tabelle nur Ausnutzungen angezeigt, die größer als der benutzerdefinierte Wert sind.
