Напряжения в линейных швах

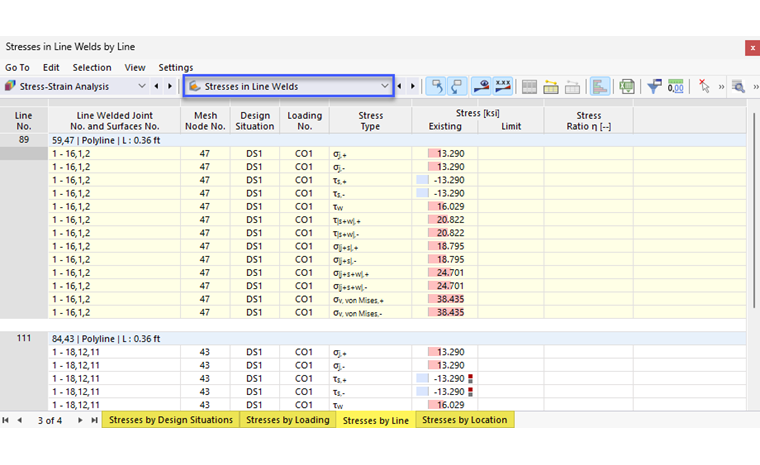

Таблицы результатов в категории «Напряжения в линейных швах» содержат определенные напряжения линейных швов с соответствующими расчётными соотношениями.

Die Schweißnahtspannungen sind in den Registern nach folgenden Kriterien sortiert:

  • Belastungen (Bemessungssituationen, Lastkombinationen)
  • Objekte (Linienschweißnähte)
  • Nachweisort (Linienstelle)

Linienschweißverbindung Nr. und Flächen Nr.

Für jede Spannungsart wird die Nummer der Linienschweißverbindung angegeben, an der der größte Wert vorliegt.

Узел сетки №

Es wird jeweils die Nummer des FE-Netzknotens angegeben, für den die maximale Ausnutzung ermittelt wurde.

Инфо

Falls Sie im Dialog Globale Einstellungen die Option 'Spannungen berechnen im Rasterpunkt' festgelegt haben, werden in dieser Spalte die Nummern der Rasterpunkte angegeben. Die Ergebnisse sind dann auf das Flächenraster der Begrenzungsflächen bezogen.

Координаты узла сетки

In den drei Spalten werden die globalen Koordinaten X, Y und Z der FE-Netzknoten ausgewiesen.

Расчетная ситуация

Diese Spalte gibt die Nummer der Bemessungssituation an, für die die einzelnen Spannungen vorliegen.

Нагрузки

Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweilige Spannung maßgebend sind.

Тип напряжения

In dieser Spalte werden die Spannungsarten aufgelistet, die Sie bei den Linienschweißverbindungs-Konfigurationen festgelegt und zugewiesen haben.

Spannung Vorhanden / Grenze

Für jede Spannungsart wird die vorhandene Spannung angegeben.

Die Spalte 'Grenze' ist in der Regel leer, da im Dialog Linienschweißverbindungs-Konfiguration der Grenzspannungstyp 'Ohne' voreingestellt ist: Dies soll die normenunabhängige Verwendung für Schweißnahtspannungen ermöglichen. Wenn Sie jedoch benutzerdefinierte Grenzspannungen festgelegt haben, werden diese hier angegeben.

Совет

Im Dialog Linienschweißverbindungs-Konfiguration können Sie für jede Spannung die Gleichungen einsehen, nach denen die Spannungen ermittelt werden.

Spannungsverhältnis η

Wenn Sie im Dialog Linienschweißverbindungs-Konfiguration benutzerdefinierte Grenzspannungen festgelegt haben, werden die auf den Grenzwert bezogenen Spannungsverhältnisse (Ausnutzungen) angegeben. Der Grad der jeweiligen Ausnutzung wird durch die Länge des farbigen Balkens ausgedrückt.
