Расчётные ситуации

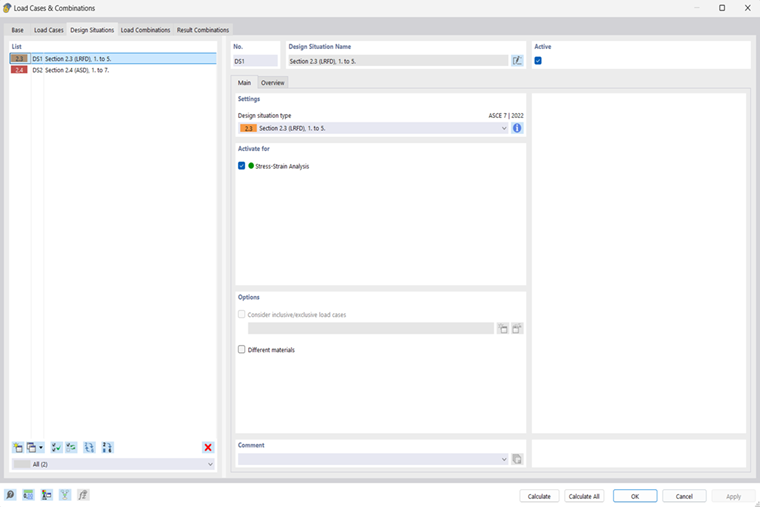

В таблице Расчётные ситуации перечислены все расчётные ситуации , которые вы задали для модели. Здесь вы можете решить, нужно ли и каким образом учитывать определенную расчётную ситуацию в расчёте напряжений-деформаций.

Выбор расчетных ситуаций

По умолчанию установлен флажок 'К анализу'. Таким образом, при выполнении расчета напряжений-деформаций можно учесть все расчётные ситуации. Если вы деактивируете флажок для расчетной ситуации, она не будет анализироваться при расчете напряжений-деформаций. Данный выбор синхронизирован с соответствующей настройкой расчётной ситуации в разделе 'Активировать для'.

Инфо

Прямой анализ отдельных загружений, сочетаний нагрузок или расчетных сочетаний невозможен: Сочетания должны быть приданы расчётной ситуации. Из данной расчетной ситуации затем можно выбрать конкретные загружения или сочетания.

Выбор сочетаний

По умолчанию учитываются все сочетания расчетной ситуации, активированные для расчета. Однако в столбце 'Сочетания к расчету для метода перечисления' можно также задать отдельные сочетания из данной расчетной ситуации. Щелкните в поле ввода и нажмите кнопку Редактирование объекта чтобы открыть диалоговое окно. Используйте кнопки для ввода данных Удалить т.е. Добавить всех соответствующих загружений или сочетаний.
