Sytuacje obliczeniowe

W tabeli Sytuacje obliczeniowe wyszczególnione są wszystkie sytuacje obliczeniowe, które zostały zdefiniowane dla modelu. W tym miejscu można zdecydować, czy i w jaki sposób dana sytuacja obliczeniowa ma zostać uwzględniona w analizie naprężeniowo-odkształceniowej.

Wybór sytuacji obliczeniowych

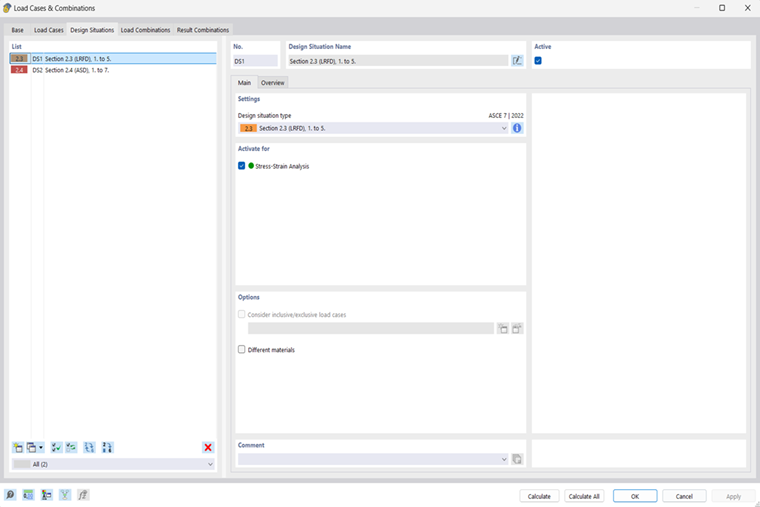

Domyślnie zaznaczone jest pole wyboru 'Do analizy'. Tym samym w analizie naprężeniowo-odkształceniowej uwzględniane są wszystkie sytuacje obliczeniowe. W przypadku dezaktywacji pola wyboru dla sytuacji obliczeniowej nie zostanie ona przeanalizowana w analizie naprężeniowo-odkształceniowej. Wybór ten jest zsynchronizowany z odpowiednim ustawieniem w sytuacji obliczeniowej w sekcji 'Aktywuj dla'.

Informacje

Bezpośrednia analiza poszczególnych przypadków obciążeń, kombinacji obciążeń lub kombinacji wyników nie jest możliwa: Kombinacje muszą być przypisane do sytuacji obliczeniowej. Następnie można wybrać określone przypadki obciążeń lub kombinacje z tej sytuacji obliczeniowej.

Wybór kombinacji

Domyślnie uwzględniane są wszystkie kombinacje sytuacji obliczeniowych aktywowanych do obliczeń. W kolumnie 'Kombinacje do obliczenia dla metody enumeracji' można jednak również zdefiniować pojedyncze kombinacje z tej sytuacji obliczeniowej. W tym celu należy kliknąć odpowiednie pole tekstowe, a następnie kliknąć przycisk Obiekt do edycji aby otworzyć okno dialogowe. Za pomocą przycisków można ustawić dane Usunąć i Dodać odpowiednie przypadki lub kombinacje obciążeń.
