Tabele wyników dla kategorii Naprężenia na powierzchniach zawierają wyznaczone naprężenia wraz z odpowiednimi stopniami wykorzystania.
Naprężenia powierzchniowe w zakładkach są posortowane według następujących kryteriów:
- Obciążenia (sytuacje obliczeniowe, kombinacje obciążeń)
- Właściwości powierzchni (materiały, grubości)
- Obiekty (powierzchnie, punkty siatki ES)
Powierzchnia nr
Dla każdego typu naprężenia w kolumnie podany jest numer powierzchni, na której dostępna jest największa wartość.
Węzeł siatki nr
W tej kolumnie wyświetlany jest numer węzła siatki ES, dla którego program wyznaczył maksymalny stopień wykorzystania.
Współrzędne węzłów siatki
Globalne współrzędne X, Y i Z węzłów siatki ES wyświetlane są w trzech kolumnach.
Sytuacja obliczeniowa
W tej kolumnie należy podać numer sytuacji obliczeniowej, dla której dostępne są poszczególne naprężenia.
obciążenie konstrukcji
W tej kolumnie wyświetlane są numery kombinacji obciążeń lub wyników, decydujących o danym naprężeniu.
Nr warstwy/strona
W przypadku zdefiniowania powierzchni za pomocą elementów warstwowych za pomocą Powierzchnie wielowarstwowe wyświetlane są numery warstw wraz z odpowiadającymi im naprężeniami.
Dla maksymalnej wartości każdego typu naprężenia program pokazuje położenie naprężenia w przekroju powierzchni lub warstwy: Góra, Środek lub Dół.
Typ naprężenia
W tej kolumnie wyświetlane są typy naprężeń, które zostały zdefiniowane i przypisane do konfiguracji powierzchni.
Istniejące/naprężenie graniczne
Dla każdego typu naprężenia podawane jest naprężenie wraz z odpowiednią wartością graniczną.
Stosunek naprężeń η
W ostatniej kolumnie wyświetlane są stopnie naprężeń (stopnie obliczeniowe) odniesione do wartości granicznej. Stopień wykorzystania jest wyrażony przez długość kolorowego paska.

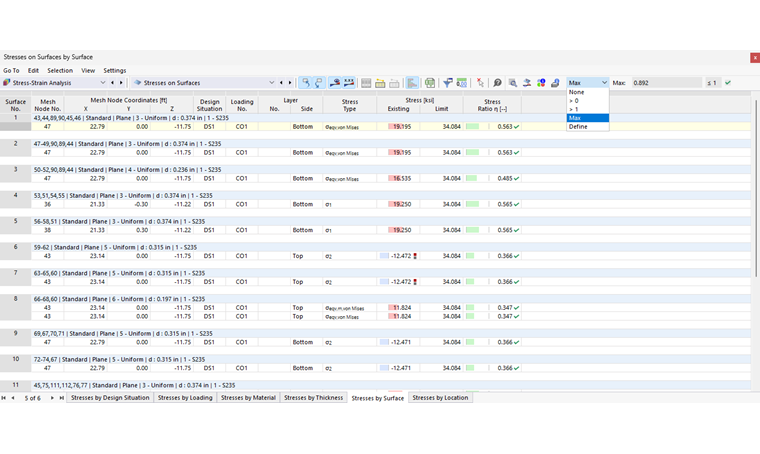

Filtrowanie naprężeń według stopnia wykorzystania
Lista w prawej części paska narzędzi tabel umożliwia filtrowanie tabel według stopnia wykorzystania. Opcja Max wyświetla tylko decydujący maksymalny stopień naprężenia dla każdego obiektu.
Na liście tej można również zdefiniować własne opcje filtrowania w formacie '> #.##'. Dzięki temu w tabeli wyświetlane są tylko stosunki większe niż wartość zdefiniowana przez użytkownika.
