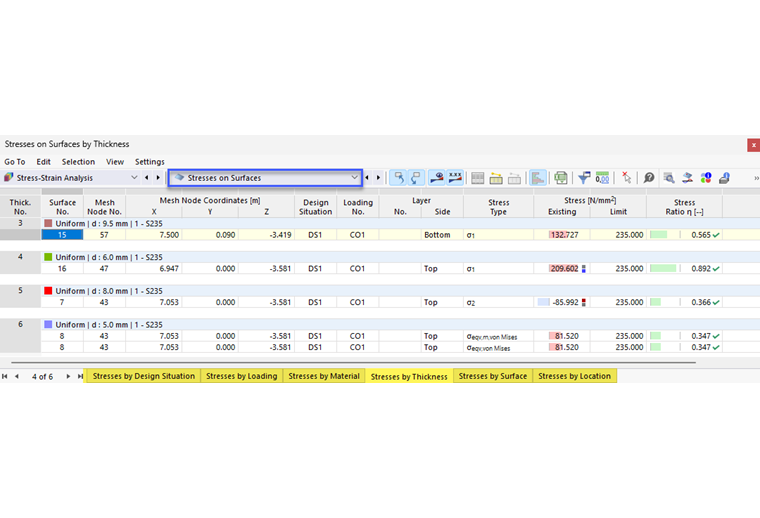

As tabelas de resultados da categoria Tensões nas superfícies contêm as tensões determinadas com as respectivas relações de cálculo.
As tensões de superfície são ordenadas nos separadores de acordo com o seguinte critério:
- Cargas (situações de dimensionamento, combinações de carga)
- Propriedades da superfície (material, espessura)
- Objetos (superfícies, pontos da malha de EF)
Atribuído à superfície nº
Para cada tipo de tensão, a coluna apresenta o número da superfície na qual se encontra disponível o maior valor.
Nó de malha nº
A coluna apresenta o número do nó da malha de EF para o qual o programa determinou a relação de dimensionamento máxima.
Coordenadas do nó da malha
As coordenadas globais X, Y e Z dos nós da malha de EF são apresentadas em três colunas.
Situação de dimensionamento
Esta coluna indica o número da {%>
Carga
Esta coluna exibe os números das combinações de carga ou de resultados que são determinantes para a respectiva tensão.
Camada nº/lado
Se tiver definido uma superfície através de elementos de camada utilizando a seção {%>
Para o valor máximo de cada tipo de tensão, o programa apresenta a posição na secção da superfície ou camada na qual a tensão está a ocorrer: Superior, No meio ou inferior.
Tipo de tensão
Esta coluna lista os tipos de tensão que definiu e atribuiu às {%>
Tensão existente/limite
Para cada tipo de tensão, a tensão existente é indicada com o correspondente valor limite.
Relação de tensões η
A última coluna mostra as relações de tensão (relações de dimensionamento) relacionadas com o valor limite. O grau de utilização é expressa através do comprimento da barra colorida.
Filtrar tensões por relação de cálculo

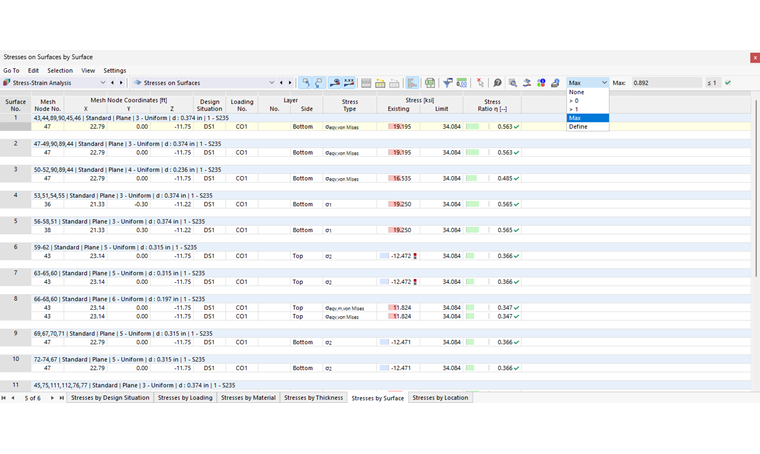

A lista à direita na barra de ferramentas da tabela permite filtrar as tabelas pelo grau de utilização. A opção Máx exibe apenas a relação de tensão máxima determinante para cada objecto.
Também pode definir as suas próprias opções de filtro no formato "> #.##" nesta lista. Assim, apenas as relações superiores ao valor definido pelo utilizador são apresentadas na tabela.
