espessuras

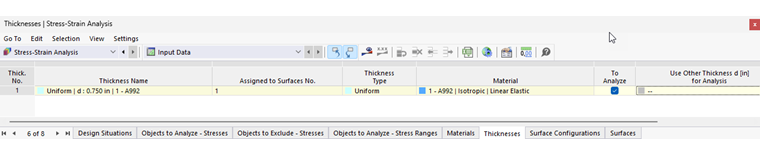

A tabela Espessuras, bem como a categoria de navegador 'Análise tensão-deformação' listam todas as espessuras no modelo com os correspondentes materiais. As especificações dos tipos de espessura são apenas informativas.

A cor do tipo de letra permite ver como as espessuras são consideradas na análise.

preto A Espessura é utilizada no modelo e em {%>
Azul A espessura não é utilizada no modelo.
cinzento A espessura não está atribuída a nenhum dos {%>

Remover espessuras da análise

Para todas as espessuras válidas, pode excluir todas as superfícies da análise tensão-deformação desmarcando a caixa de seleção 'A analisar', à qual a espessura está atribuída. As superfícies são, assim, ordenadas nas tabelas {%>Objetos a serem analisados - Gamas de tensões na coluna 'Não válidos/Desativados ' e removido da análise.

Utilizar outra espessura para a análise

Se pretende utilizar uma espessura diferente para a análise de tensões e não para o cálculo do RFEM, pode seleccionar uma alternativa na coluna 'Utilizar outra espessura d [mm] para a análise'. Esta acção não tem influência sobre as forças internas: Estes também são utilizados para a espessura modificada na análise de tensões.

Quando é selecionada uma espessura diferente, estão disponíveis outras opções no menu de atalho da célula (abre um clique com o botão direito do rato):

  • Exportar espessura para o RFEM
  • Exportar todas as espessuras para o RFEM
  • Importar espessura do RFEM
  • Importar todas as espessuras do RFEM

Otimizar a espessura

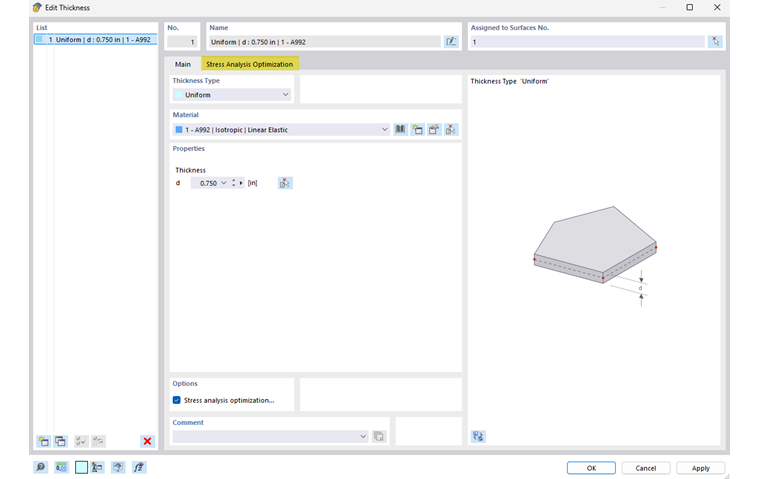

Como alternativa ao ajuste manual da espessura, o programa pode determinar a espessura ideal. Pode aceder à otimização utilizando a lista na coluna 'Utilizar outra espessura d [mm]' para a análise (ver figura Selecionar outra espessura para análise). Também pode ligar a caixa de diálogo de otimização clicando duas vezes na linha da tabela ou clicando no botão #.image

Durante a otimização, o programa determina a menor espessura possível com uma utilização menor do que no Caixa de diálogo Configuração global. Para esta "otimização simplificada da espessura" aplicam-se as mesmas condições como para a utilização de uma secção alternativa descrita acima: Durante a otimização, as verificações são realizadas com as forças internas do modelo. A variante ideal é então introduzida na tabela. banner">important#A otimização da espessura no módulo não tem em consideração como as espessuras alteradas afetam a rigidez e as forças internas do modelo. Para a análise final, deve, portanto, transferir as espessuras otimizadas para o modelo e realizar um novo cálculo. Utilize o menu de contexto da célula
#/banner#

Para uma otimização completa do modelo, recomendamos o módulo {%>
