Detalhes de resultados

Nas tabelas de resultados da categoria 'Análise tensão-deformação', pode abrir os detalhes dos resultados utilizando uma das seguintes opções:

1. * O botão na barra de ferramentas da tabela
2. * Duplo clique numa linha de resultados

1.

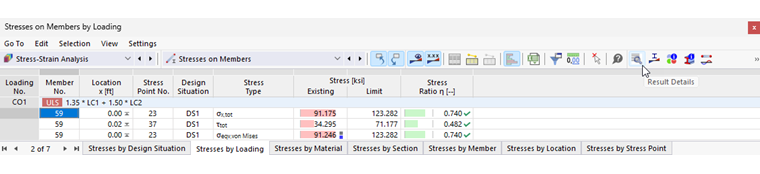

   Botão "Detalhes dos resultados" na barra de ferramentas da tabela

1. Aparece a caixa de diálogo 'Detalhes do resultado'. Esta apresenta os resultados detalhados e as equações de dimensionamento da tensão ou relação de tensão que se aplicam ao resultado selecionado na tabela.

1. Além disso, o valor da deformação local ω [1/m] pode ser selecionado no navegador de resultados, ver a Figura 05.
2.

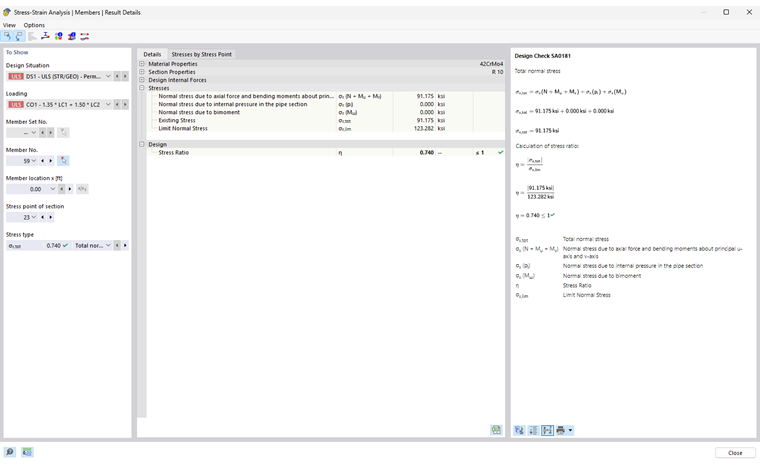

   Detalhes de resultado das tensões

1. Na área central, é possível ver os resultados detalhados e, na coluna direita, as fórmulas de verificação.

1. == Mostrar ==

1. Na secção à esquerda, pode especificar os parâmetros da linha da tabela que está selecionada quando abre a caixa de diálogo. Desta forma, tem de controlar a situação de dimensionamento, os objetos determinantes e o tipo de tensão.

1. Se pretende verificar os detalhes para uma constelação de caso diferente, pode sempre ajustar os parâmetros nas listas de seleção - situação de dimensionamento, carregamento, objeto, posição x ou nós de malha, dimensionamento. Existem opções de selecção para todos os tipos de resultados calculados. Por exemplo, se tiver analisado apenas barras, não são exibidas opções para conjuntos de barras e superfícies. Além do mais, não é possível mudar para o dimensionamento de barras nos detalhes de verificação de dimensionamento de superfícies. Neste caso, selecione a tabela de resultados correspondente no programa sem fechar a caixa de diálogo 'Detalhes do resultado'.

1. Se pretende verificar os resultados de outro objecto, pode definir a barra ou superfície graficamente na janela de trabalho através do botão .

1. Para os resultados de um conjunto de barras, apenas os números das barras pertencentes a este conjunto de barras estão disponíveis para seleção na lista de barras. Quando ativa o botão para um conjunto de barras, a 'posição de barra x' refere-se ao início do conjunto de barras. Se está inativo, a posição x refere-se ao início da barra selecionada. As barras dimensionadas sem um conjunto de barras estão disponíveis na lista se selecionar a entrada '-- ' para o 'Conjunto de barras nº'.

1. == Detalhes de resultados ==

1. Os parâmetros de entrada principais, os valores intermédios e os resultados da análise são listados numa estrutura em árvore no separador Detalhes na área principal. Desta forma, é possível compreender em detalhe as tensões e relações de tensões determinadas.

1. === Tensões por ponto de tensão/tensões no nó de malha ===

1. O segundo separador permite-lhe avaliar os resultados específicos para a posição da barra ou superfície. O conteúdo depende se as tensões de uma barra ou de uma superfície são exibidas.

1. Para os resultados da barra , as tensões são listadas nos pontos de tensão individuais da secção.

1. Além disso, o valor da deformação local ω [1/m] pode ser selecionado no navegador de resultados, ver a Figura 05.
2.

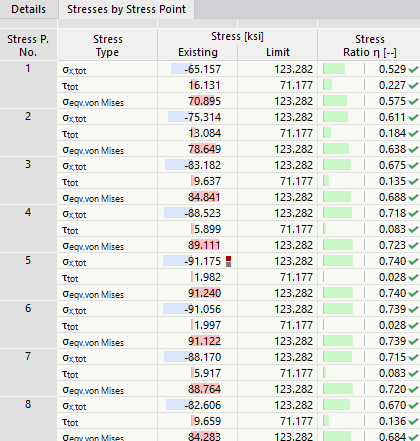

   Tensões por ponto de tensão

1. Os pontos de tensão são explicados no capítulo .

1. Para os resultados de superfície , são listadas as tensões na secção da superfície: Superior, No meio e inferior.

1. Além disso, o valor da deformação local ω [1/m] pode ser selecionado no navegador de resultados, ver a Figura 05.
2.

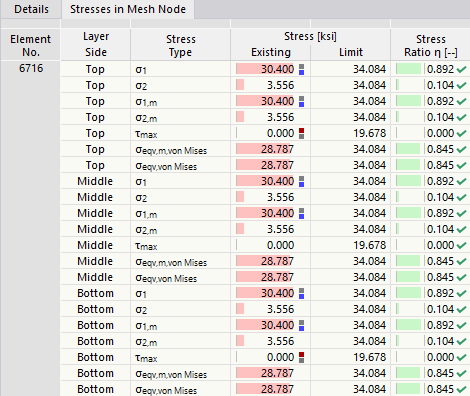

   Tensões no nó de malha

1. Se tiver definido uma superfície através de elementos de camada utilizando a seção {%>

1. == Fórmulas de dimensionamento ==

1. Na secção à direita, são apresentadas as fórmulas essenciais para determinar tensões e relações de tensões.

1. Também pode utilizar as fórmulas de dimensionamento para a documentação. O botão da lista oferece várias opções para o relatório de impressão.

1. == Menus 'Ver' e 'Opções' ==

1. A caixa de diálogo 'Detalhes do resultado' oferece-lhe as funções de menu para abrir outras caixas de diálogo para a avaliação dos resultados ou para controlar a vista. Como alternativa, podem ser utilizados os respetivos botões. Os botões tem as seguintes funções:

1. #table.uni.withheader#
2. largura=17%|largura=83%
3. Botão|Função
4. |Sincroniza os detalhes de resultados com os objetos selecionados da tabela
5. |Sincroniza a tabela de resultados com a seleção dos detalhes de resultados
6. |Mostra ou oculta as escalas de relação coloridas no separador {%>
7. |Abre a janela com informação sobre as propriedades do material
8. |Abre a janela com informação sobre as propriedades da secção
9. |Abre a janela com informação sobre a composição da superfície
10. |Abre a janela {%>
11. |Abre a janela {%>
12. |Abre a caixa de diálogo {%>
