Excerto

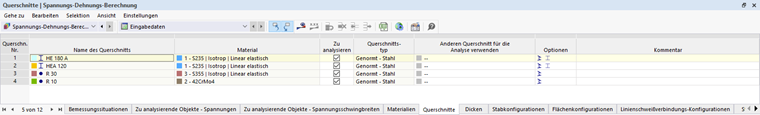

A tabela Secções , bem como a categoria do navegador 'Análise tensão-deformação' listam todas as secções disponíveis no modelo com os respetivos materiais. As especificações dos tipos de secção são apenas informativas.

Remover secções da análise

Para todas as secções válidas, pode excluir todas as barras da análise tensão-deformação desmarcando a caixa de seleção 'A analisar', à qual este material está atribuído. Assim, as barras são classificadas nas tabelas {%>Objetos a serem analisados - intervalos de tensões na coluna 'Não válido/Desativado' e removido da análise.

Utilizar outra secção para a análise

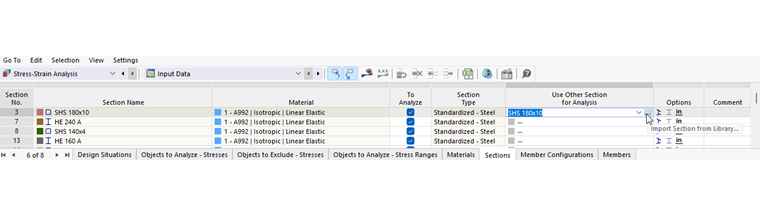

Se pretende utilizar uma secção diferente para a análise de tensões e não para o cálculo do RFEM, pode especificar uma alternativa na coluna 'Utilizar outra secção para a análise'. Para tal, utilize o botão Editar objeto , para selecionar uma secção diferente na biblioteca.

Informação

Esta ação não tem influência nos esforços internos: Estes também são utilizados para a secção modificada na análise de tensões.

Para alterar a secção de forma geral - ou seja, também do modelo - faça duplo clique na linha da tabela ou clique no botão Abrir caixa de diálogo de edição caixa de diálogo para editar a secção na barra de ferramentas da tabela. Aí, pode atribuir uma secção diferente da biblioteca.

Sugestão

O programa RSECTION permite definir secções e utilizá-las para uma tensão Análise de tensões.

Otimizar a secção

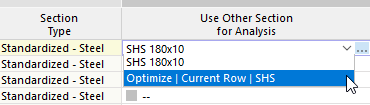

Todas as secções padronizadas e parametrizadas podem ser otimizadas dentro da atual série. Pode aceder à otimização através da lista na coluna 'Utilizar outra secção para a análise'.

Durante a otimização, o RFEM determina a menor seção possível na série, cuja utilização é menor do que no Caixa de diálogo Configuração global. Para esta "otimização simplificada da secção" aplicam-se as mesmas condições como para a utilização de uma secção alternativa descrita acima: Durante a otimização, as verificações são realizadas com as forças internas do modelo. A variante ideal é então introduzida na tabela.

Assim que outra secção é criada, estão disponíveis outras opções no menu de atalho da célula (abre um clique com o botão direito do rato):

  • Utilizar secção otimizada no modelo
  • Utilizar todas as secções otimizadas no modelo
  • Utilizar secção do modelo no módulo
  • Utilizar todas as secções do modelo no módulo

Para uma otimização completa do modelo, recomendamos o co2-software módulo Estimativa de emissões de custos/estimativa de emissões de CO2].

Sugestão

Após o cálculo, o 'máx. Relação de cálculo' adicionada (ver Figura Importar outra secção da biblioteca). Destina-se a ser um apoio à decisão
Otimização, uma vez que permite identificar rapidamente secções sub ou sobredimensionadas.
