Os diagramas de resultados das barras ou das secções de resultados também estão disponíveis para os resultados da análise tensão-deformação. Desta forma, é possível avaliar as tensões e relações de tensões em diagramas da mesma forma que com os resultados de uma análise estática.

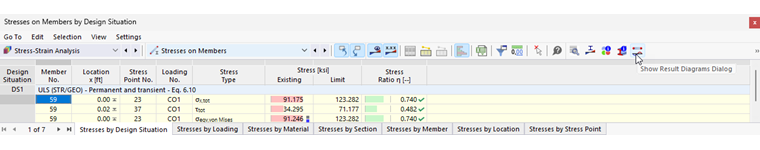

Pode abrir os diagramas de resultados como descrito no Capítulo {%>
que estão disponíveis nas tabelas de resultados da categoria 'Análise tensão-deformação' para objetos de barra.

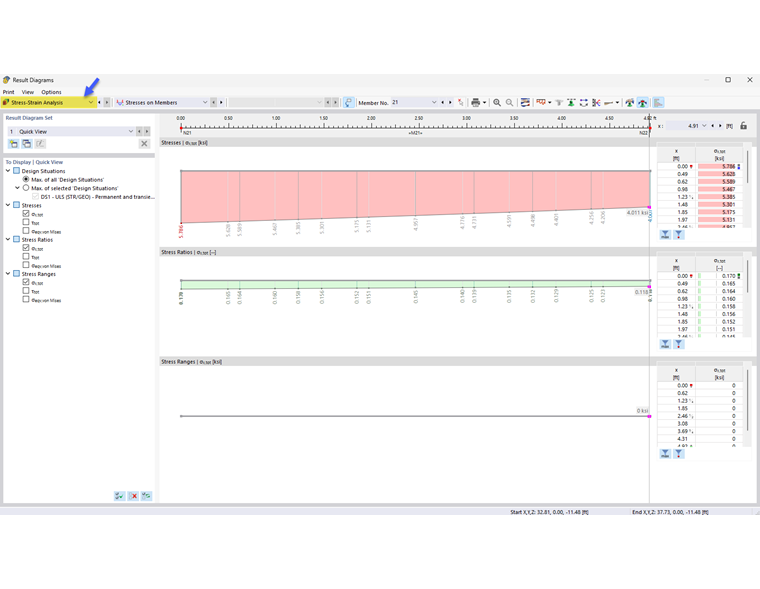

A caixa de diálogo "Diagramas de resultados" é apresentada. A categoria dos resultados da 'análise tensão-deformação' está predefinida.
Na caixa de diálogo 'Mostrar | Vista rápida', pode especificar as tensões ou relações de tensões (relação de tensões) cujos diagramas pretende representar em diagramas. Todos os tipos de tensão que definiu e atribuiu em {%>
Se pretende verificar os resultados de outro objeto, selecione o seu número na caixa de diálogo "Barra n.º" listar ou utilizar o
botão para a selecção gráfica.
Para mais opções, consulte o capítulo {%}#/en-US/downloads-and-information/documents/online-manuals/rfem-6/000484 Curvas de resultados]] do manual do RFEM.
