Tensões em sólidos

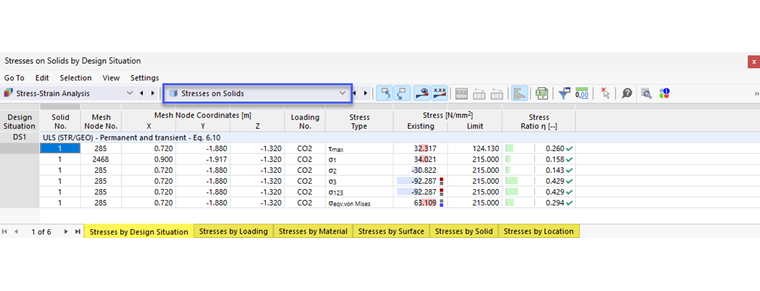

As tabelas de resultados da categoria Tensões nos sólidos contém as tensões determinadas nas superfícies de fronteira dos sólidos com as respectivas relações de cálculo.

As tensões sólidas são ordenadas nos separadores de acordo com o seguinte critério:

  • Cargas (situações de dimensionamento, combinações de carga)
  • Propriedades de sólido (material)
  • Objetos (superfícies, sólidos, pontos da malha de EF)

sólido nº

Para cada tipo de tensão, esta coluna apresenta o número do sólido onde existe tensão.

Nó de malha nº

A coluna apresenta o número do nó da malha de EF para o qual o programa determinou a relação de dimensionamento máxima.

Informação

Se tiver ativado o Na caixa de diálogo Definições globais , se tiver definido a opção 'Calcular tensões no ponto de grelha', os números dos pontos de grelha são apresentados nesta coluna. Os resultados ficam então disponíveis no Grelha de superfície das superfícies de contorno.

Coordenadas do nó da malha

As coordenadas globais X, Y e Z dos nós da malha de EF são apresentadas em três colunas.

Situação de dimensionamento

Esta coluna indica o número da {%>

Carga

Esta coluna exibe os números das combinações de carga ou de resultados que são determinantes para a respectiva tensão.

Tipo de tensão

Esta coluna lista os tipos de tensão que definiu e atribuiu às {%>

Tensão existente/limite

Para cada tipo de tensão, a tensão existente é indicada com o correspondente valor limite.

Sugestão

Caixa de diálogo Na caixa de diálogo Configuração de sólido , pode ver as equações para cada tensão de acordo com as quais as tensões são determinadas.

Relação de tensões η

A última coluna mostra as relações de tensão (relações de dimensionamento) relacionadas com o valor limite. O grau de utilização é expressa através do comprimento da barra colorida.

Informação

Se a relação de tensão não for dimensionável, é possível que as dimensões do sólido se encontrem fora dos intervalos de espessura do material. Neste caso, pode utilizar o comando Ajustar a caixa de diálogo Propriedades do material e aumentar a gama de espessura em conformidade.
