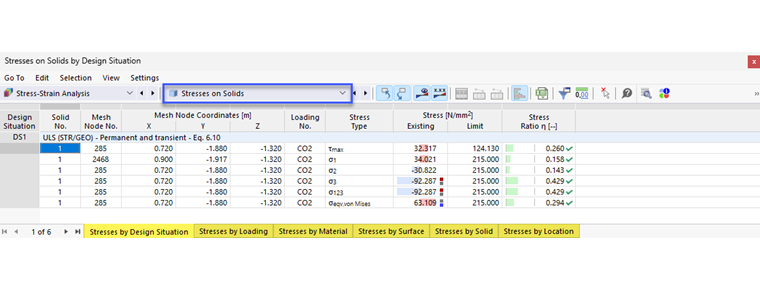

Les tableaux de résultats de la catégorie Contraintes dans les solides contiennent les contraintes déterminées aux surfaces limites des solides avec les ratios de vérification correspondants.
Les contraintes de solide sont triées dans les onglets selon les critères suivants :
- Charges (situations de projet, combinaisons de charges)
- Propriétés de solide (matériaux)
- Objets (surfaces, solides, points de maillage EF)
Solide n°
Pour chaque type de contrainte, cette colonne affiche le numéro du solide sur lequel la contrainte est la plus élevée.
Nœud de maillage n°
Dans chaque cas, le numéro du nœud de maillage EF pour lequel le ratio de vérification maximal a été déterminée est spécifié.
Coordonnées du nœud de maillage
Les coordonnées globales X, Y et Z des nœuds du maillage EF sont affichées dans les trois colonnes.
Situation de projet
Cette colonne indique le numéro de la situation de projet pour laquelle les contraintes individuelles sont disponibles.
Chargement
Cette colonne affiche les numéros des combinaisons de charges ou de résultats déterminantes pour la contrainte correspondante.
Type de contrainte
Cette colonne liste les types de contrainte que vous avez définis et assignés aux configurations pour les solides.
Contrainte existante/limite
Pour chaque type de contrainte, la contrainte existante est indiquée avec la valeur limite correspondante.
Ratio de contrainte η
La dernière colonne affiche les ratios de contraintes (ratios de vérification) par rapport à la valeur limite. Le degré d’utilisation est exprimé par la longueur de la barre colorée.
