Détails de résultats

Dans les tableaux de résultats de la catégorie « Analyse contrainte-déformation », vous pouvez ouvrir les détails de résultats à l’aide de l’une des options suivantes :

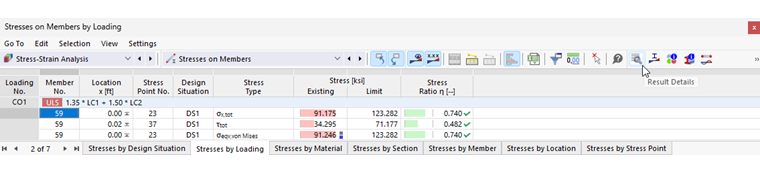

  • Bouton Détails de vérification dans la barre d’outils du tableau
  • Double-clic sur une ligne de résultat

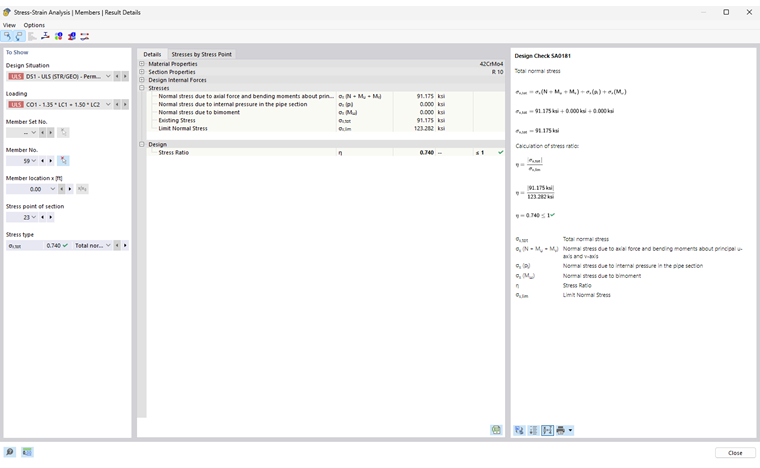

La boîte de dialogue « Détails des résultats » apparaît. Elle affiche les résultats intermédiaires et les équations de vérification, ou les ratios de contrainte qui s’appliquent au résultat sélectionné dans le tableau.

Dans la zone centrale, vous pouvez voir les résultats détaillés et dans la colonne de droite, les formules de vérification.

À afficher

Dans la section de gauche, vous pouvez préciser les paramètres de la ligne du tableau sélectionnée à l’ouverture de la boîte de dialogue. Cela vous donne un contrôle sur la situation de projet, les objets déterminants et le type de contrainte.

Si vous souhaitez vérifier les détails d'une configuration de cas différente, vous pouvez à tout moment ajuster les paramètres dans les listes de sélection : situation de projet, chargement, objet, position x ou nœuds de maillage, vérification. Des options de sélection sont disponibles pour tous les types de résultats calculés. Par exemple, si vous avez uniquement analysé des barres, aucune option n’est affichée pour les ensembles de barres et les surfaces. De plus, vous ne pouvez pas basculer sur la vérification des barres dans les détails de vérification des surfaces. Dans ce cas, sélectionnez le tableau de résultats correspondant sans fermer la boîte de dialogue « Détails des résultats ».

Si vous souhaitez vérifier les résultats d’un autre objet, vous pouvez évaluer graphiquement la barre ou la surface dans la fenêtre de travail à l’aide du bouton Sélectionner individuellement .

Pour les résultats d’un ensemble de barres, seuls les numéros de barre appartenant à cet ensemble de barres peuvent être sélectionnés dans la liste des barres. Si pour un ensemble de barre, vous cliquez sur  Coordonnées absolues du début de l'ensemble de barres , la « position de barre x » se réfère au début de l’ensemble de barres. Si elle est inactive, la position x est relative au début de la barre sélectionnée. Les barres calculées sans ensemble de barres sont disponibles dans la liste si vous sélectionnez l’entrée « -- » pour « Ensemble de barres n° ».

Détails de résultats

Les paramètres d’entrée principaux, les valeurs intermédiaires et les résultats d’analyse sont répertoriés dans une arborescence dans l’onglet Détails de la zone principale. Vous pouvez ainsi comprendre en détail les contraintes et les rapports de contrainte déterminés.

Contraintes par point de contrainte/nœud de maillage

Le deuxième onglet permet une évaluation spécifique des résultats de la position de la barre ou de la surface. Le contenu dépend de l’affichage des contraintes de barre ou de surface.

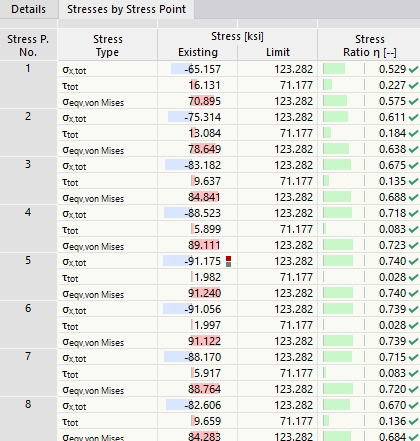

Pour les résultats de barre, les contraintes sont listées dans les différents points de contrainte de la section.

Les points de contrainte sont détaillés dans le chapitre Spannungen an Stäben .

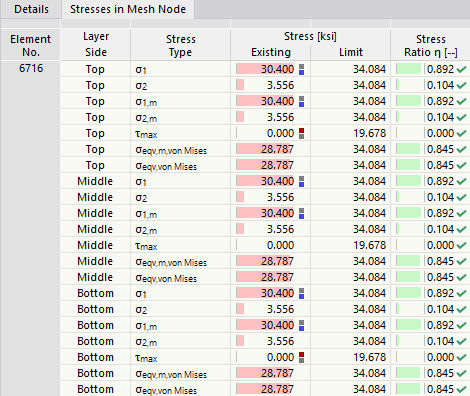

Pour les résultats de surface, les contraintes dans la section de surface sont répertoriées : Haut, Milieu et Bas.

Si vous avez défini une surface à l’aide d’éléments de couche dans le module complémentaire Surfaces multicouches, le tableau affiche les contraintes surfaciques pour chaque couche.

Formules de vérification

La section de droite contient les formules essentielles de détermination des contraintes et des ratios de contraintes.

Vous pouvez également utiliser les formules de calcul pour la documentation. Les boutons de la liste Imprimez immédiatement comportent plusieurs options d’impression.

Menus « Affichage » et « Options »

La boîte de dialogue « Détails des résultats » vous offre les fonctionnalités de menu pour ouvrir d’autres boîtes de dialogue pour l’évaluation des résultats ou pour contrôler la vue. Vous pouvez également utiliser les boutons correspondants. Les boutons ont les fonctions suivantes :

Bouton Fonction
Sélection d'un objet dans le graphique Synchronise les détails des résultats avec les objets sélectionnés dans le tableau
Affichage d'un objet dans des tableaux Synchronise le tableau de résultats avec la sélection des détails des résultats
afficher les barres de couleur Affiche/masque les échelles de couleur dans l’onglet Contraintes par point de contrainte ou Contraintes par nœud de maillage
Informations Ouvre une fenêtre contenant des informations sur les propriétés du matériau
Informations sur la section Ouvre une fenêtre contenant des informations sur les propriétés de la section
Composition de couches Ouvre une fenêtre contenant des informations sur la composition de surface
Diagramme dans la section Ouvre la fenêtre Diagrammes de contraintes dans la section
Diagramme dans la section Ouvre la fenêtre Diagrammes de résultats dans le point de surface
Diagramme de résultats Ouvre la boîte de dialogue Diagrammes de résultats
