Déformations sur les solides

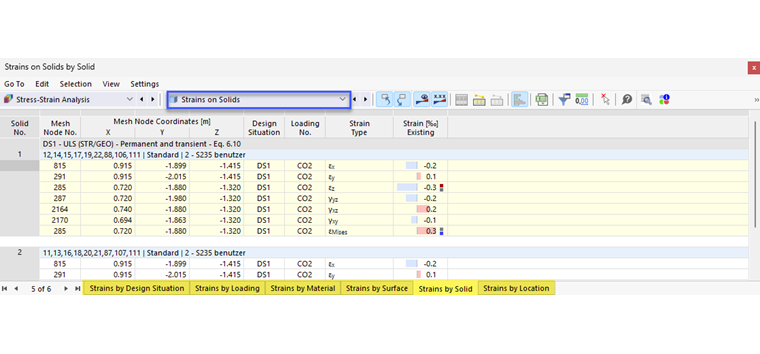

Les tableaux de résultats de la catégorie Déformations sur les solides contiennent les valeurs de résultats des déformations déterminées.

Informations

Les déformations des solides sont déterminées si vous avez coché la case Analyse de déformation dans la boîte de dialogue Paramètres globaux.

Les déformations du solide sont triées dans les onglets selon les critères suivants :

  • Charges (situations de projet, combinaisons de charges)
  • Propriétés de solide (matériaux)
  • Objets (surfaces, solides, points de maillage EF)

Solide n°

Cette colonne affiche le numéro de solide pour lequel la plus grande valeur est disponible pour chaque type de déformation.

Nœud de maillage n°

Cette colonne affiche le numéro du nœud de maillage EF pour lequel la déformation maximale a été déterminée.

Informations

Si vous avez coché la case « Calculer les contraintes au point de grille » dans les Paramètres globaux , les numéros des points de grille sont affichés dans cette colonne. Les résultats sont alors liés à la Grille de surface des surfaces de contour.

Coordonnées du nœud de maillage

Les coordonnées globales X, Y et Z des nœuds du maillage EF sont affichées dans les trois colonnes.

Situation de projet

Cette colonne indique le numéro de la situation de projet pour laquelle les contraintes individuelles sont disponibles.

Chargement

Cette colonne affiche les numéros des combinaisons de charges ou de résultats déterminantes pour la contrainte correspondante.

Type de déformation

Cette colonne répertorie les types de déformations que vous avez définis et assignés pour les Configurations pour les solides .

Déformation existante

RFEM affiche la déformation existante pour chaque type de déformation.
