Deformações em sólidos

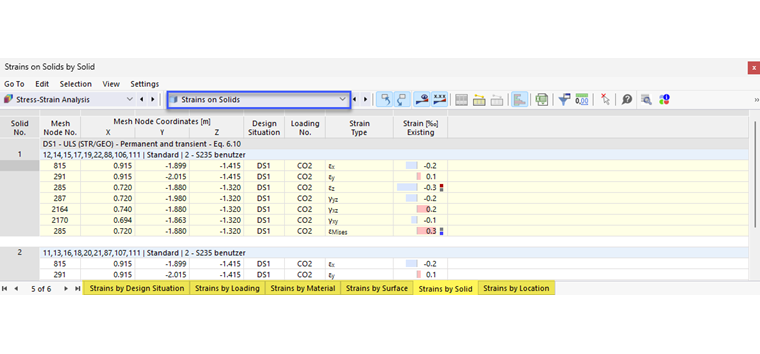

As tabelas de resultados da categoria Deformações em sólidos contém os valores dos resultados das deformações determinadas.

Informação

As deformações dos sólidos são determinadas se tiver activado a caixa de selecção Cálculo de deformações na caixa de diálogo {%>

As deformações de sólidos são ordenadas nos separadores de acordo com o seguinte critério:

  • Cargas (situações de dimensionamento, combinações de carga)
  • Propriedades de sólido (material)
  • Objetos (superfícies, sólidos, pontos da malha de EF)

sólido nº

Para cada tipo de deformação, esta coluna apresenta o número do sólido para o qual se encontra disponível o maior valor.

Nó de malha nº

Esta coluna exibe o número do nó da malha de EF para o qual foi determinada a extensão máxima.

Informação

Se tiver especificado a opção "Calcular resultados no ponto de grelha" no Na caixa de diálogo Definições globais , se tiver definido a opção 'Calcular tensões no ponto de grelha', os números dos pontos de grelha são apresentados nesta coluna. Os resultados ficam então disponíveis no Grelha de superfície das superfícies de contorno.

Coordenadas do nó da malha

As coordenadas globais X, Y e Z dos nós da malha de EF são apresentadas em três colunas.

Situação de dimensionamento

Esta coluna indica o número da {%>

Carga

Esta coluna exibe os números das combinações de carga ou de resultados que são determinantes para a respectiva tensão.

Tipo de deformação

Esta coluna lista os tipos de deformação que pode definir para o Configurações de sólido .

Deformação existente

O RFEM mostra a deformação existente para cada tipo de deformação.
