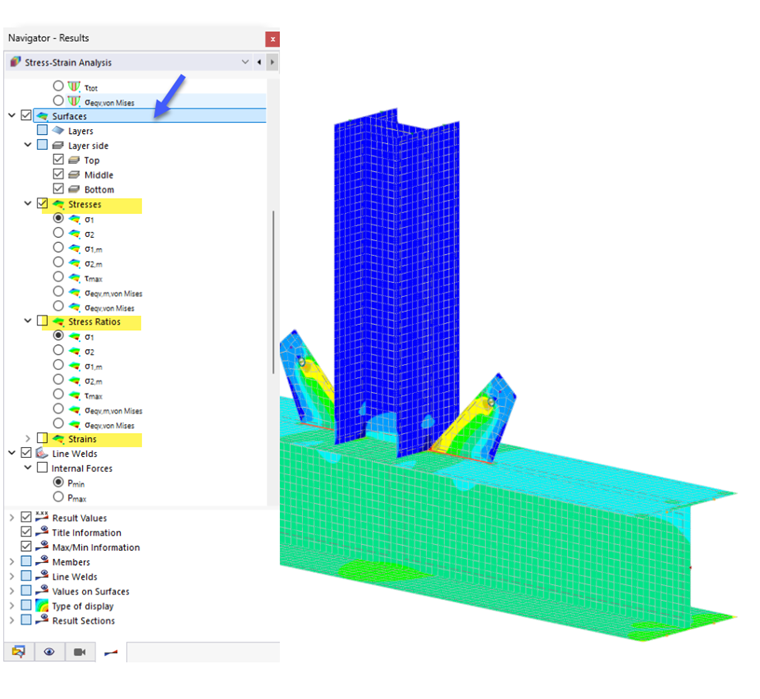

No 'Navegador – Resultados', defina as tensões, relações de tensões, intervalos de tensões ou deformações que pretende que sejam exibidos graficamente nas superfícies.
Für jede Flächenstelle werden die Werte der ausgewählten Ergebnisart farbig dargestellt. Im Steuerpanel sind die Farbzuordnungen der Spannungen, Spannungsverhältnisse, Schwingbreiten oder Dehnungen angegeben.
Schichten und Schichtseiten

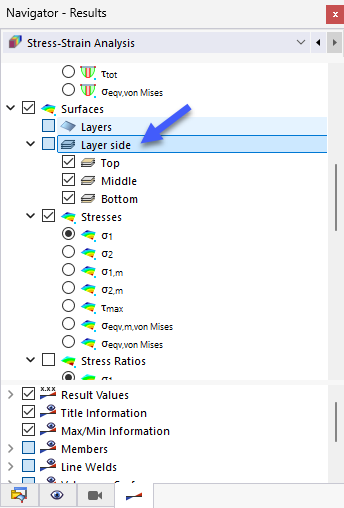

Für jede Spannungsart können Sie die Ergebnisse für die Position im Flächenquerschnitt auswählen, an der die Spannung vorliegt: Oben, Mitte oder Unten. Per Voreinstellung sind alle drei Kontrollfelder aktiviert: Damit wird die Umhüllende aus den Maximalwerten einer jeden Schichtseite dargestellt.

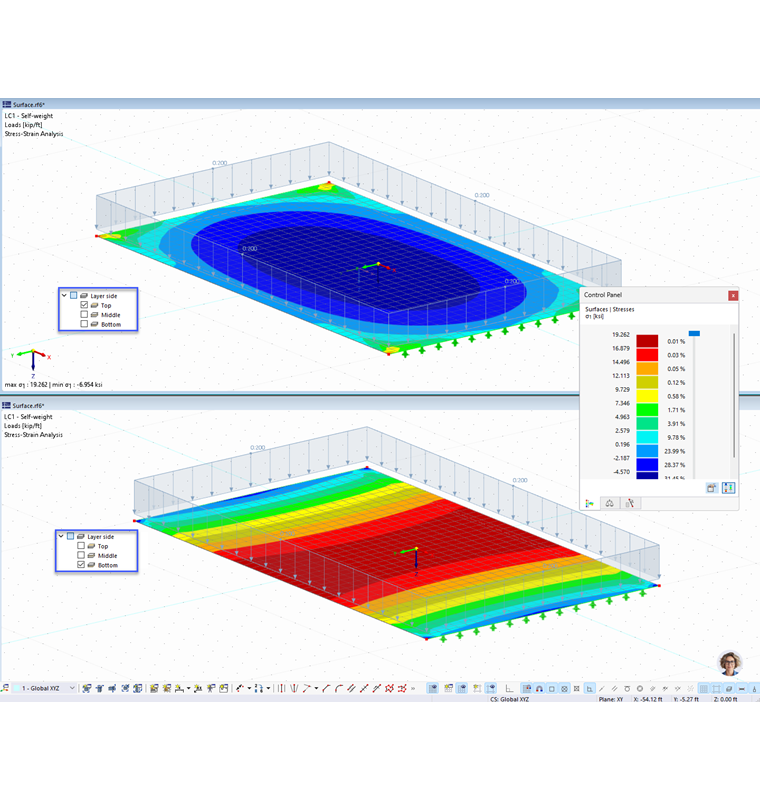

Wenn Sie die Spannungen einer bestimmten Seite überprüfen möchten, deaktivieren Sie die nicht relevanten Kontrollfelder. Das folgende Bild zeigt die Normalspannungen an der Ober- und Unterseite einer einachsig gespannten Platte.
Falls Sie mit dem Add-On Mehrschichtige Flächen eine Fläche über Schichtenelemente definiert haben, können Sie die Spannungen der einzelnen Schichten darstellen.
deformações

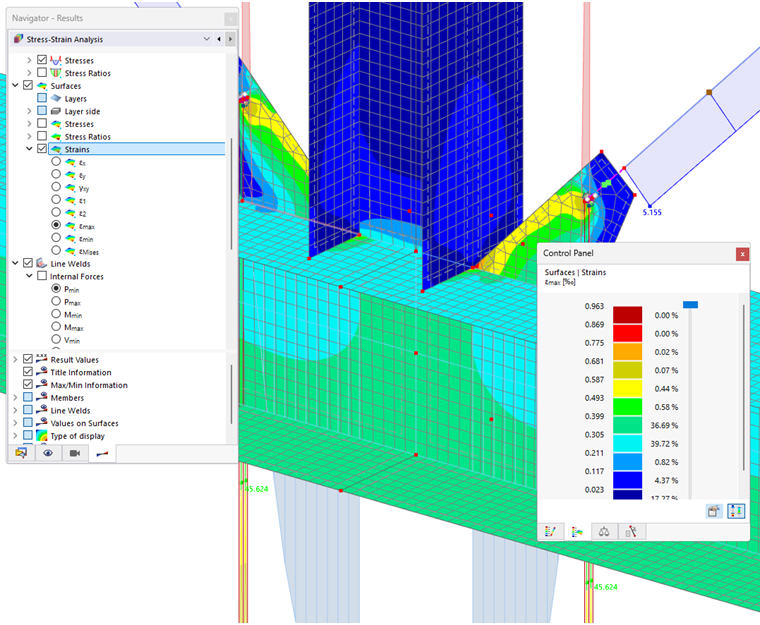

Wenn Sie im Dialog Globale Einstellungen das Kontrollfeld Dehnungsberechnung aktiviert haben, können Sie Verzerrungen der Flächen grafisch überprüfen.
Auch hier können Sie die Ergebnisse für jede Schichtseite darstellen.
Valores nas superfícies
Die Kategorie 'Werte an Flächen' am Ende des oberen Navigatorbereichs bietet verschiedene Möglichkeiten, Ergebniswerte an den Flächen darzustellen.
Die Funktionen sind im Kapitel Ergebniswerte an Flächen des RFEM-Handbuchs beschrieben. Sie können sie auch für die Auswertung der Spannungs-Dehnungs-Analyse nutzen.
Mit der Option Aktuelle Selektion werden die Werte der Spannungs- oder Dehnungsart dargestellt, die Sie oben im Navigator festgelegt haben. Die Ergebniswerte in den Raster- oder FE-Netzpunkten – einstellbar im unteren Navigatorbereich – entsprechen so den Flächenverläufen (siehe Bild oben).

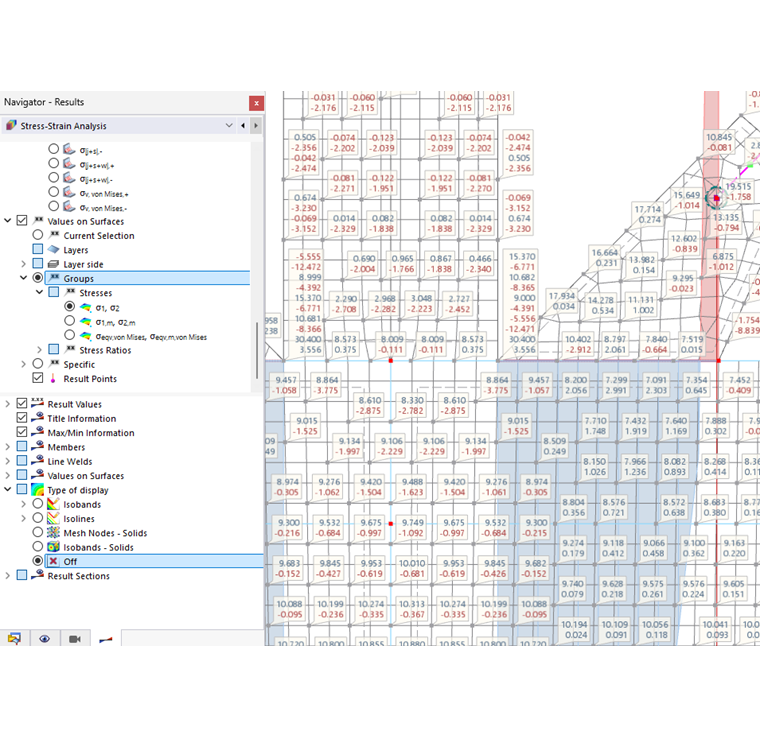

Die Option Gruppen ermöglicht es, die Ergebnisse für bestimmte Spannungsrichtungen anzuzeigen. Bei dieser Darstellungsart empfiehlt es sich, keine Ergebnisverläufe darzustellen: Wählen Sie hierzu im unteren Navigatorbereich die Darstellungsart 'Aus'.

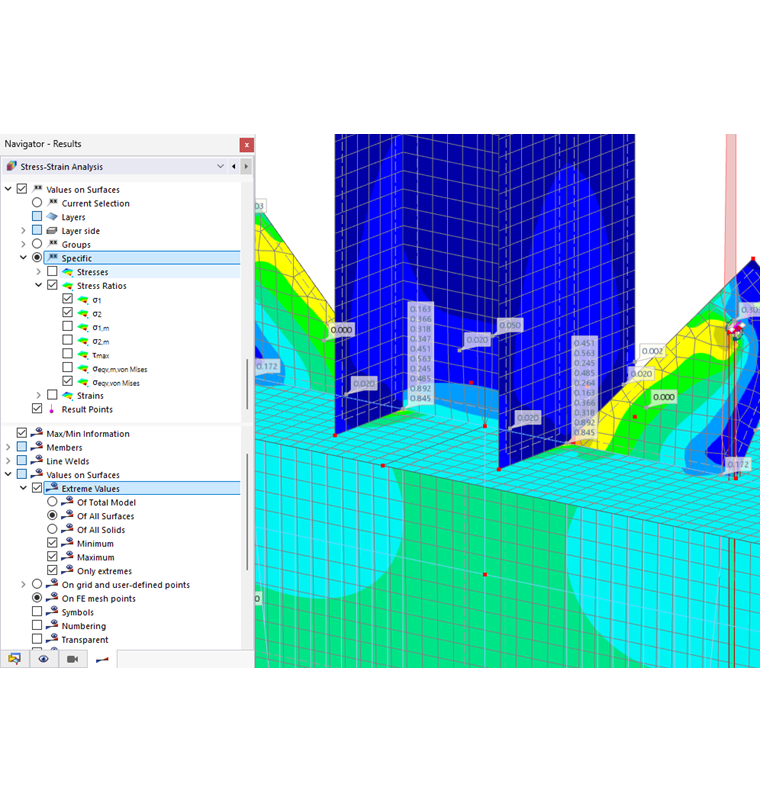

Mit der Option Spezifisch können Sie die Ergebnisarten für die spannungs- oder dehnungsbezogenen Werte selbst festlegen.
