Deformaciones en sólidos

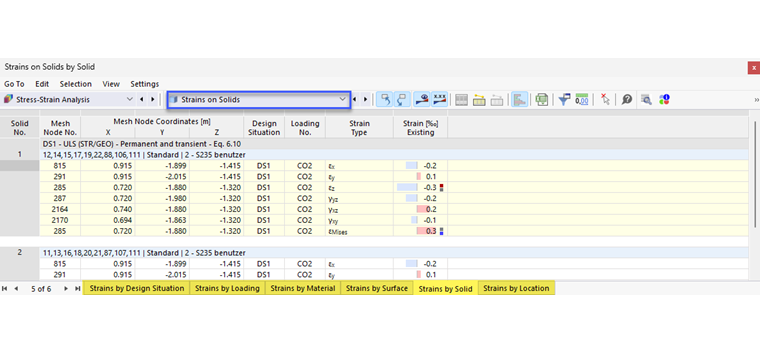

Las tablas de resultados de la categoría Deformaciones en sólidos contienen los valores de resultados de las deformaciones determinadas.

Información

Las deformaciones de los sólidos se determinan si ha activado la casilla de verificación Cálculo de deformaciones en el cuadro de diálogo Configuración global.

Las deformaciones del sólido se ordenan en las pestañas según los siguientes criterios:

  • Cargas (situaciones de proyecto, combinaciones de carga)
  • Propiedades de sólido (materiales)
  • Objetos (superficies, sólidos, puntos de malla de EF)

Sólido núm.

Para cada tipo de deformación, esta columna muestra el número del sólido para el cual está disponible el valor más grande.

Nudo de malla núm.

Esta columna muestra el número del nudo de la malla de EF para el que se ha determinado la deformación máxima.

Información

Si ha especificado la opción "Calcular resultados en el punto de rejilla" en el Configuración global diálogo si ha establecido la opción 'Calcular tensiones en el punto de rejilla', los números de los puntos de rejilla se muestran en esta columna. Los resultados están disponibles en el cuadro de diálogo Rejilla de superficie de las superficies de contorno.

Coordenadas de nudos de malla

Las coordenadas globales X, Y y Z de los nudos de la malla de EF se muestran en tres columnas.

Situación de proyecto

Esta columna indica el número de la Situación de proyecto para la que están disponibles las tensiones individuales.

hipótesis de carga

Esta columna muestra los números de las combinaciones de carga o de resultados que son determinantes para la tensión respectiva.

Tipo de deformación

Esta columna enumera los tipos de deformación que puede definir para el Configuraciones de sólidos .

Deformación existente

RFEM muestra la deformación existente para cada tipo de deformación.
