El cuadro de diálogo Configuración de barra gestiona las especificaciones básicas para el análisis tensión-deformación de barras y conjuntos de barras. El concepto del cuadro de diálogo Configuraciones se describe en el capítulo Análisis tensión-deformación . También explica cómo puede asignar los objetos.

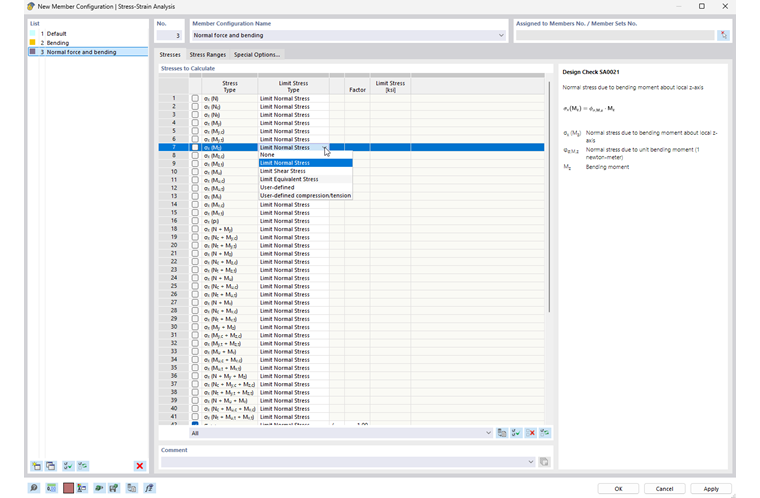

Tensión
En la pestaña Tensiones, puede seleccionar las tensiones a calcular y especificar el tipo de tensión límite.
Si desea aumentar o reducir la tensión límite para un tipo de tensión, puede escalarla en consecuencia en la columna 'Factor'. Si selecciona la opción '/', la tensión se divide por el factor multiplicado por '*'.
Si desea utilizar la tensión definida por el usuario como referencia en lugar de la tensión límite guardada en las propiedades del material, seleccione el tipo de tensión límite 'Usuario' de la lista. Por lo tanto, el campo en la columna 'Tensión límite' se vuelve accesible.

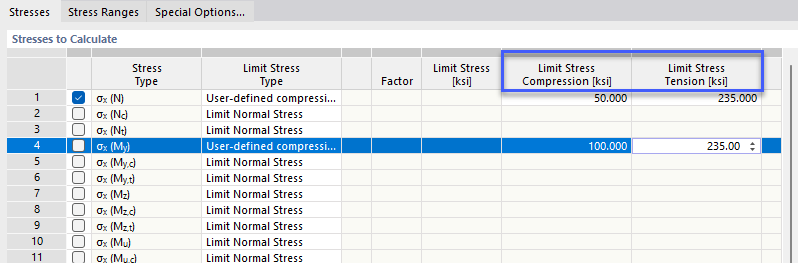

Con el tipo de tensión límite 'Compresión/tracción definida por el usuario', puede especificar tensiones límite dependientes del signo para ciertos componentes de tensión.

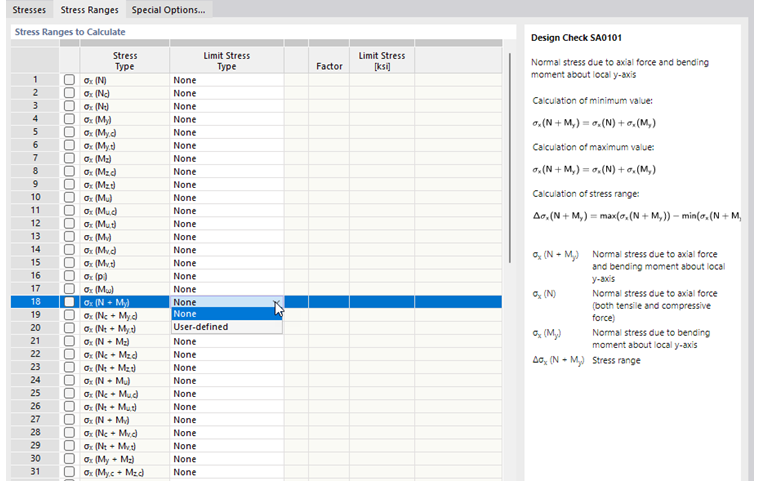

Carreras de tensión
En la pestaña Carreras de tensión , puede seleccionar los tipos de tensión para los cuales se van a calcular las carreras y si las tensiones límite son relevantes en este caso.
Se prefija el tipo de tensión límite 'Sin'. Esto debería permitir el análisis de las carreras de tensión independientemente de las normas. Si desea especificar una tensión límite, seleccione el tipo de tensión 'Usuario' en la lista y luego introduzca el valor correspondiente.

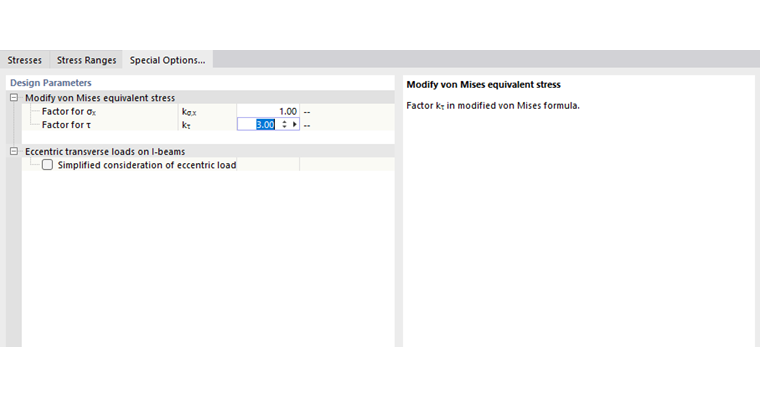

Opciones especiales
En la pestaña Opciones especiales , puede cambiar otros parámetros relevantes para el cálculo.
Modificar la tensión equivalente de von Mises
Utilice los dos factores para controlar la ponderación de las tensiones normales y tangenciales en la tensión equivalente según von Mises.
Cargas trasversales excéntricas sobre vigas en I
Si se aplican cargas transversales al cordón superior de las vigas, tienen un efecto decreciente en la tensión de flexión en el cordón inferior a medida que aumenta la altura de la sección. Por esta razón, es posible considerar las cargas transversales que actúan excéntricamente mediante un método simplificado para secciones en I altas: Para cada sección en I simétrica laminada o paramétrica, el momento flector Mz está completamente cargado en el ala superior. Para determinar las tensiones, el complemento utiliza una sección equivalente con el momento de inercia Iz reducido a la mitad.
La ventaja de esta opción es que las cargas de cortante se pueden modelar en relación con los ejes del centro de gravedad para evitar la torsión.
