Objetos para analizar. Carreras de tensión

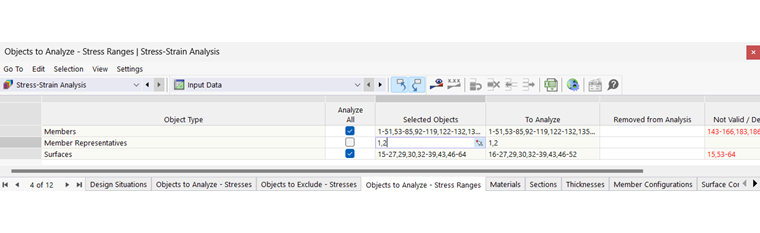

La tabla Objetos para analizar - Carrera de tensión enumera todos los objetos disponibles en el modelo y adecuados para el análisis, ordenados por 'Tipo de objeto': barras, conjuntos de barras, superficies, conjuntos de superficies, sólidos, conjuntos de sólidos y uniones soldadas en línea.

Seleccionar objetos

La casilla de verificación 'Analizar todo' le permite seleccionar fácilmente todos los objetos disponibles. Por lo tanto, las opciones de entrada en la columna 'Objetos seleccionados' están bloqueadas y todos los números de los objetos de un tipo se preestablecen automáticamente; por ejemplo, todas las barras.

Si desea especificar solo ciertos objetos para el análisis de las carreras de tensión, desmarque la casilla 'Analizar todo'. Ahora, puede introducir los números de los objetos relevantes en la columna 'Objetos seleccionados'.

Consejo

Para seleccionar los objetos gráficamente en la ventana de trabajo, haga clic en la celda y use el botón #imag@020167#.

Quitar objetos del análisis

Si desea excluir ciertos objetos del análisis de las carreras de tensión, deje seleccionada la casilla de verificación 'Analizar todo'. En la columna 'Quitado del análisis', introduzca los números de los objetos irrelevantes. Las entradas en la columna 'Para analizar' se ajustarán en consecuencia.

Información

Si ha excluido manualmente los objetos del análisis de la zona de tensiones en lugar de seleccionarlos, no aparece ningún mensaje de advertencia para estos objetos en las tablas de resultados.

Objetos no válidos o desactivados

Las columnas 'Por analizar' y 'No válida/Desactivada' se rellenan automáticamente. Por lo tanto, todas las barras de un tipo que no es adecuado para el análisis de carreras de tensión se detectan y desactivan para el análisis.

Información

Con la configuración predeterminada 'Analizar todo', se realiza un análisis automático de las carreras de tensión de todos los objetos válidos. Los objetos no válidos, como las barras rígidas, se omiten en el cálculo.
