Tensiones en sólidos

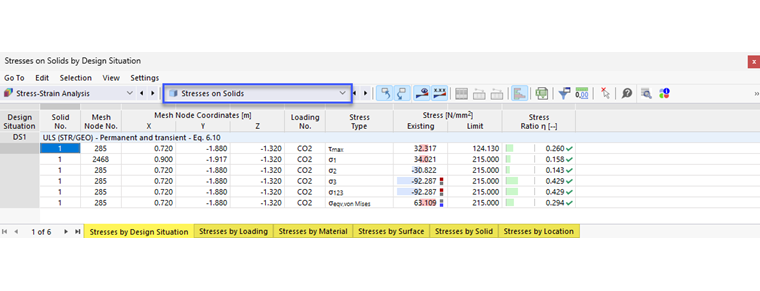

Las tablas de resultados de la categoría Tensiones en sólidos contienen las tensiones determinadas en las superficies de contorno de los sólidos con las razones de cálculo respectivas.

Las tensiones en sólidos se ordenan en las pestañas según los siguientes criterios:

  • Cargas (situaciones de proyecto, combinaciones de carga)
  • Propiedades de sólido (materiales)
  • Objetos (superficies, sólidos, puntos de malla de EF)

Sólido núm.

Para cada tipo de tensión, esta columna muestra el número del sólido donde está presente la tensión.

Nudo de malla núm.

La columna muestra el número del nudo de la malla de EF para el cual el programa ha determinado la razón de tensiones máxima.

Información

Si ha activado la Configuración global diálogo si ha establecido la opción 'Calcular tensiones en el punto de rejilla', los números de los puntos de rejilla se muestran en esta columna. Los resultados están disponibles en el cuadro de diálogo Rejilla de superficie de las superficies de contorno.

Coordenadas de nudos de malla

Las coordenadas globales X, Y y Z de los nudos de la malla de EF se muestran en tres columnas.

Situación de proyecto

Esta columna indica el número de la Situación de proyecto para la que están disponibles las tensiones individuales.

hipótesis de carga

Esta columna muestra los números de las combinaciones de carga o de resultados que son determinantes para la tensión respectiva.

Tipo de tensión

Esta columna enumera los tipos de tensión que ha definido y asignado a las Configuraciones de sólidos.

Tensión existente/límite

Para cada tipo de tensión, la tensión existente se indica con el valor límite correspondiente.

Consejo

Cuadro de diálogo En el cuadro de diálogo Configuración de sólido , puede ver las ecuaciones para cada tensión según las cuales se determinan las tensiones.

Relación de tensiones η

La columna final muestra las razones de tensiones (razones de cálculo) relacionadas con el valor límite. El grado de utilización se expresa mediante la longitud de la barra de color.

Información

Si la relación de tensiones no es calculable, es posible que las dimensiones del sólido se encuentren fuera de los intervalos de espesor del material. En este caso, puede usar el botón Ajuste del cuadro de diálogo Propiedades del material y aumento del intervalo de espesores en consecuencia.
