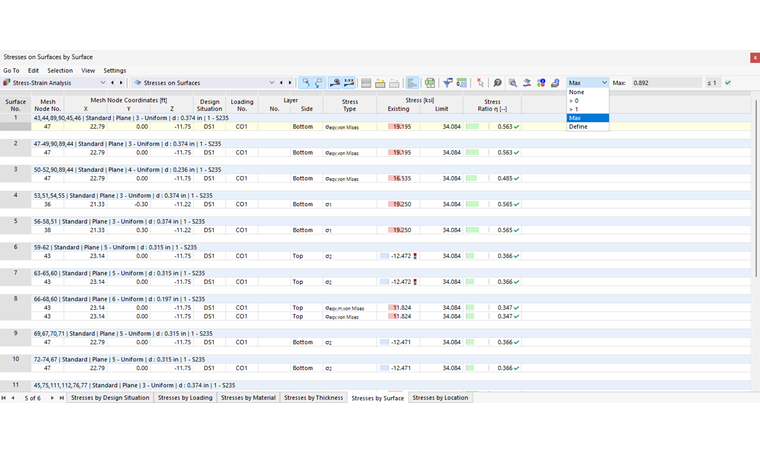

Las tablas de resultados de la categoría Tensiones en superficies contienen las tensiones determinadas con las razones de tensiones respectivas.
Las tensiones superficiales se ordenan en las pestañas según los siguientes criterios:
- Cargas (situaciones de proyecto, combinaciones de carga)
- Propiedades de superficie (materiales, espesores)
- Objetos (superficies, puntos de malla de EF)
Superficie núm.:
Para cada tipo de tensión, la columna muestra el número de la superficie en la que está disponible el mayor valor.
Nudo de malla núm.
La columna muestra el número del nudo de la malla de EF para el cual el programa ha determinado la razón de tensiones máxima.
Coordenadas de nudos de malla
Las coordenadas globales X, Y y Z de los nudos de la malla de EF se muestran en tres columnas.
Situación de proyecto
Esta columna indica el número de la Situación de proyecto para la que están disponibles las tensiones individuales.
hipótesis de carga
Esta columna muestra los números de las combinaciones de carga o de resultados que son determinantes para la tensión respectiva.
Capa núm./cara
Si ha definido una superficie por medio de elementos de capa utilizando las Superficies multicapa , los números de capas se muestran con las tensiones respectivas.
Para el valor máximo de cada tipo de tensión, el programa muestra la posición en la sección de la superficie o capa en la que se produce la tensión: Superior, Medio o Inferior.
Tipo de tensión
Esta columna enumera los tipos de tensión que ha definido y asignado a las Configuraciones de superficie.
Tensión existente/límite
Para cada tipo de tensión, la tensión existente se indica con el valor límite correspondiente.
Relación de tensiones η
La columna final muestra las razones de tensiones (razones de cálculo) relacionadas con el valor límite. El grado de utilización se expresa mediante la longitud de la barra de color.
Filtrado de tensiones por razón de tensiones
La lista a la derecha en la barra de herramientas de la tabla le permite filtrar las tablas por el grado de utilización. La opción Máx . muestra solo la relación de tensiones máxima determinante para cada objeto.
También puede definir sus propias opciones de filtro en el formato "> #.##" en esta lista. Por lo tanto, solo se muestran en la tabla las razones mayores que el valor definido por el usuario.
