Spannungen an Flächen

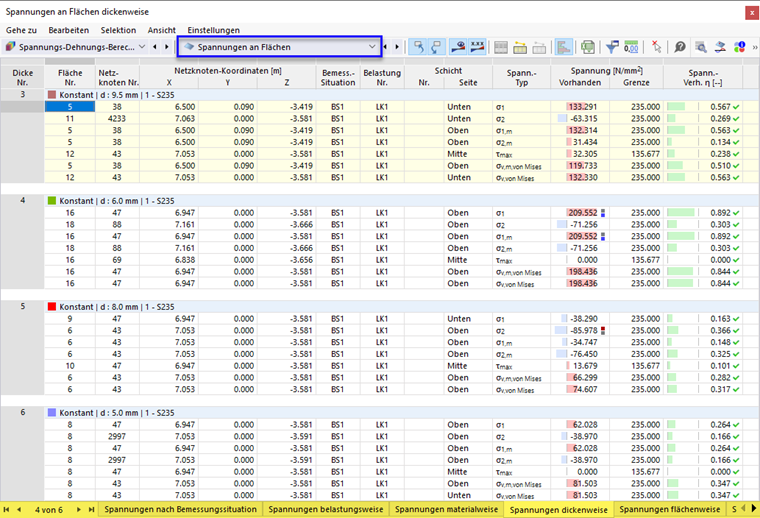

Die Ergebnistabellen der Kategorie Spannungen an Flächen enthalten die ermittelten Spannungen mit den jeweiligen Ausnutzungen.

Die Flächenspannungen sind in den Registern nach folgenden Kriterien sortiert:

  • Belastungen (Bemessungssituationen, Lastkombinationen)
  • Flächeneigenschaften (Materialien, Dicken)
  • Objekte (Flächen, FE-Netzpunkte)

Fläche Nr.

Für jede Spannungsart wird die Nummer der Fläche angegeben, an der der größte Wert vorliegt.

Netzknoten Nr.

Es wird jeweils die Nummer des FE-Netzknotens angegeben, für den die maximale Ausnutzung ermittelt wurde.

Info

Falls Sie im Dialog Globale Einstellungen die Option 'Spannungen berechnen im Rasterpunkt' festgelegt haben, werden in dieser Spalte die Nummern der Rasterpunkte angegeben. Die Ergebnisse sind dann auf das Flächenraster bezogen.

Netzknoten-Koordinaten

In den drei Spalten werden die globalen Koordinaten X, Y und Z der FE-Netzknoten ausgewiesen.

Bemessungssituation

Diese Spalte gibt die Nummer der Bemessungssituation an, für die die einzelnen Spannungen vorliegen.

Belastung

Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweilige Spannung maßgebend sind.

Schicht Nr. / Seite

Wenn Sie mit dem Add-On Mehrschichtige Flächen eine Fläche über Schichtenelemente definiert haben, werden die Nummern der Schichten mit den jeweiligen Spannungen angegeben.

Für den Maximalwert einer jeden Spannungsart wird die Position im Querschnitt der Fläche bzw. Schicht angegeben, an der die Spannung vorliegt: Oben, Mitte oder Unten.

Spannungstyp

In dieser Spalte werden die Spannungsarten aufgelistet, die Sie bei den Flächenkonfigurationen festgelegt und zugewiesen haben.

Spannung Vorhanden / Grenze

Für jede Spannungsart wird die vorhandene Spannung mit dem zugehörigen Grenzwert angegeben.

Tipp

Im Dialog Flächenkonfiguration können Sie für jede Spannung die Gleichungen einsehen, nach denen die Spannungen ermittelt werden.

Spannungsverhältnis η

In der letzten Spalte sind die auf den Grenzwert bezogenen Spannungsverhältnisse (Ausnutzungen) angegeben. Der Grad der jeweiligen Ausnutzung wird durch die Länge des farbigen Balkens ausgedrückt.

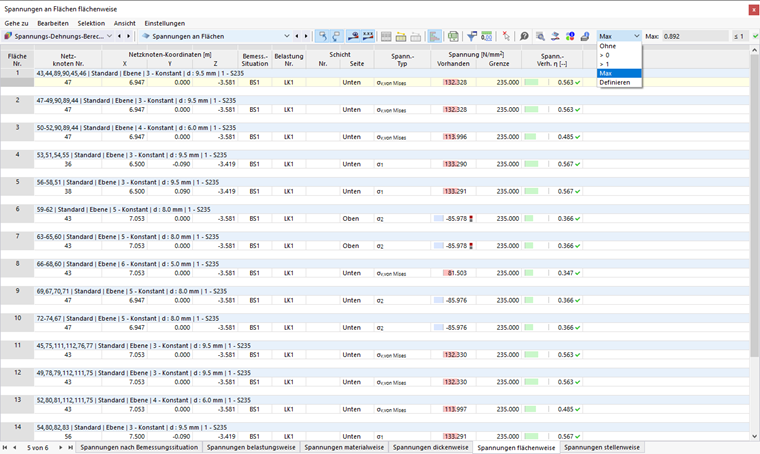

Spannungen nach Ausnutzung filtern

Die Liste rechts in der Tabellen-Symbolleiste bietet die Möglichkeit, die Tabellen nach Ausnutzungsgraden zu filtern. Mit der Option Max wird für jedes Objekt nur das maßgebende maximale Spannungsverhältnis ausgegeben.

Sie können in dieser Liste auch eigene Filteroptionen im Format > #.## definieren. Damit werden in der Tabelle nur Ausnutzungen angezeigt, die größer als der benutzerdefinierte Wert sind.
