Maßgebende Ergebnisse

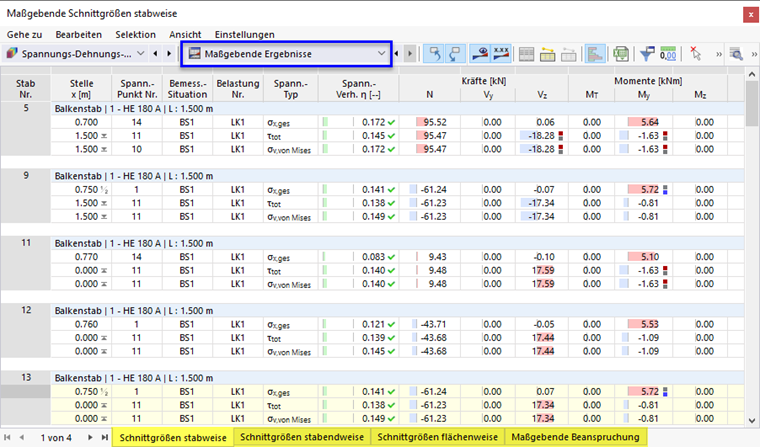

In den Ergebnistabellen der Kategorie Maßgebende Ergebnisse können Sie die Schnittgrößen überprüfen, auf denen die maximalen Spannungsverhältnisse der einzelnen Objekte beruhen.

Die maßgebenden Schnittgrößen sind in den Registern nach folgenden Kriterien sortiert:

  • Objekte (Stäbe, Flächen, Volumen)
  • Enden von Stäben, Stabsätzen und Repräsentanten
  • Maßgebende Beanspruchung

Die maßgebende Schnittgrößen an den Stab- oder Stabsatzenden können für die Anschlussbemessung hilfreich sein. Damit ist auch erkennbar, welche Lastkombinationen für die entsprechenden Stellen relevant sind.

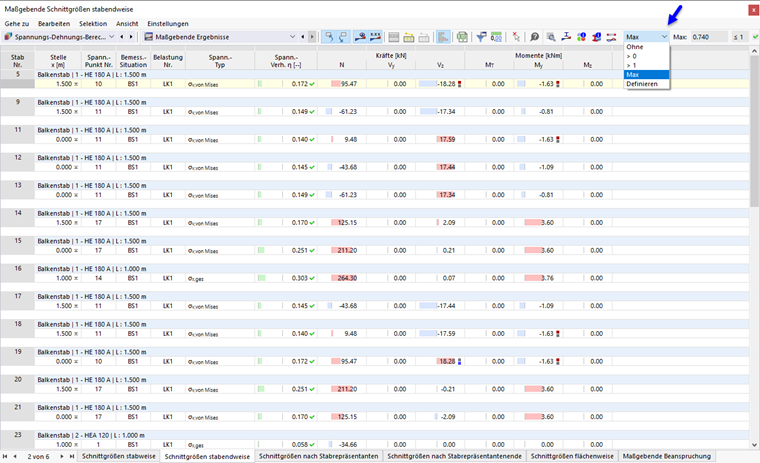

In den Tabellen sind in der Standardeinstellung alle maßgebenden Schnittgrößen für die jeweiligen Objekte aufgelistet. Wenn Sie nur die Schnittgrößen ausgegeben möchten, die zu den maßgebenden Ausnutzungen führen, wählen Sie im Ergebnisfilter die Option Max aus.
