Repräsentanten

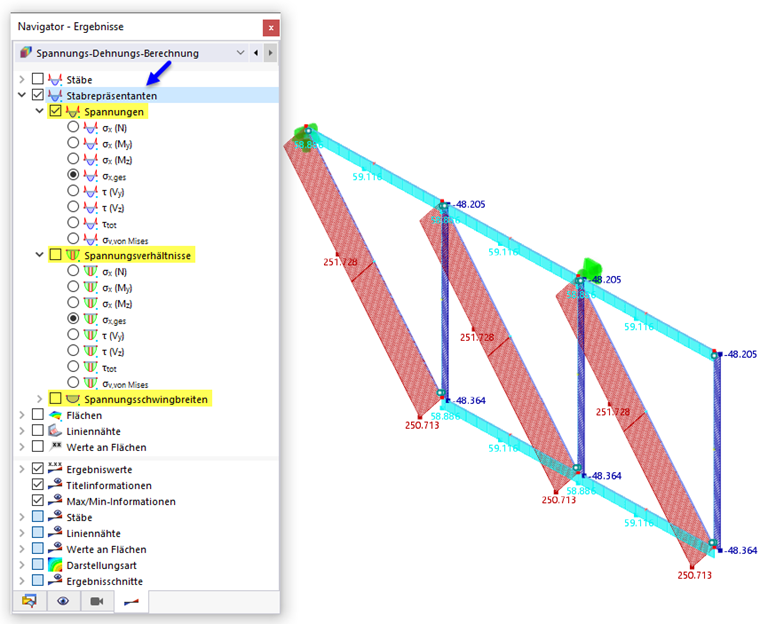

Wenn die Spannungs-Dehnungs-Berechnung über Stabrepräsentanten oder Stabsatzrepräsentanten erfolgt, werden nur die umhüllenden Schnittgrößen von allen gleichartigen Typen untersucht. Der 'Navigator - Ergebnisse' wird dann um die Kategorien Stabrepräsentanten und Stabsatzrepräsentanten erweitert.

Legen Sie die Spannungen, Spannungsverhältnisse oder Spannungsschwingbreiten fest, die an den Repräsentanten grafisch angezeigt werden sollen.

Info

Für die Darstellung der Ausnutzungen von Stabrepräsentanten bestehen die gleichen Möglichkeiten wie für Stäbe.
