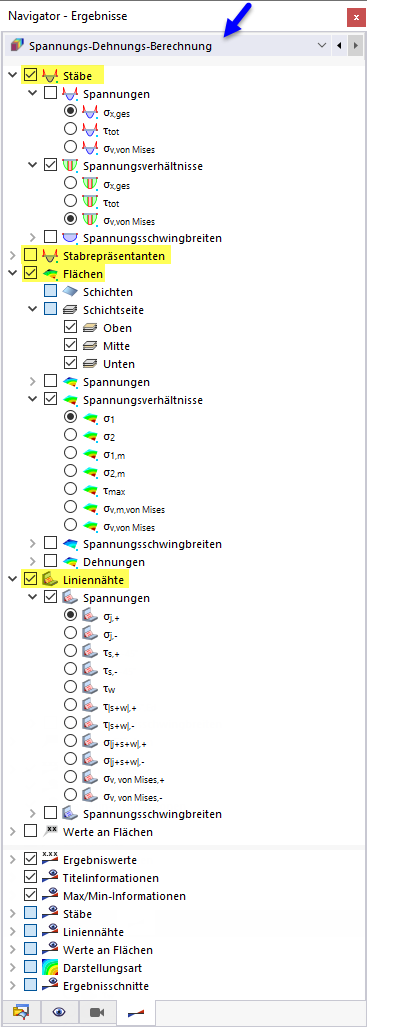

Die Auswertung und die Dokumentation der Ergebnisse kann auch grafisch erfolgen. Für die Darstellung der verschiedenen Ergebnisarten am Modell ist der Navigator - Ergebnisse auf das Bemessungs-Add-On abgestimmt. Die Ergebnisse werden unter dem Ergebnistyp Spannungs-Dehnungs-Berechnung in der Liste des Navigators verwaltet.
Im Arbeitsfenster haben Sie die gleichen Selektions- und Auswertungsmöglichkeiten wie für die statische Analyse, beispielsweise Ergebnisverläufe von Stäben oder Ergebnisschnitte von Flächen darzustellen.
Steuerpanel
Das Steuerpanel ist ebenfalls auf die Ergebnisse der Spannungs-Dehnungs-Analyse abgestimmt. Dort können Sie die Farben für die Spannungen, Spannungsverhältnisse oder Schwingbreiten anpassen. Dies kann erforderlich sein, wenn mehrere Ergebnisarten gleichzeitig dargestellt werden.
Des Weiteren können Sie im Steuerpanel – wie Sie es von der statischen Analyse her kennen – die Faktoren der Ergebnisverläufe skalieren oder Objekte für die Ergebnisanzeige festlegen.
In den folgenden Kapiteln sind die Ergebnisarten für die einzelnen Objekttypen beschrieben.
