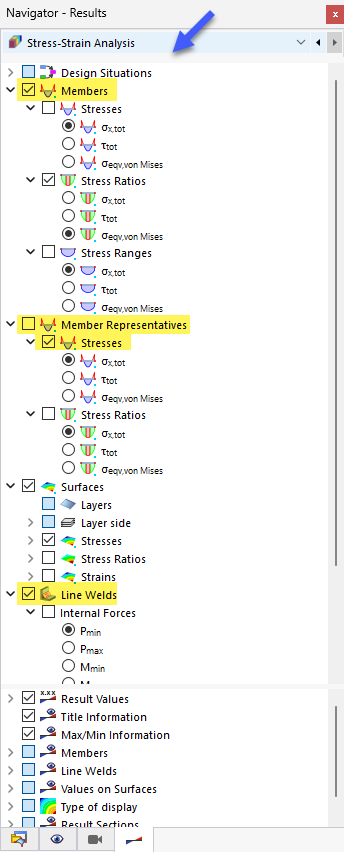

Оценка и документирование результатов могут быть выполнены также в графическом виде. Для отображения различных типов результатов на модели, {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000016#resultnaвигатор - Результаты]] к аддону для проектирования. Управление результатами осуществляется в навигаторе по типу результатов « Расчет напряжений-деформаций ».

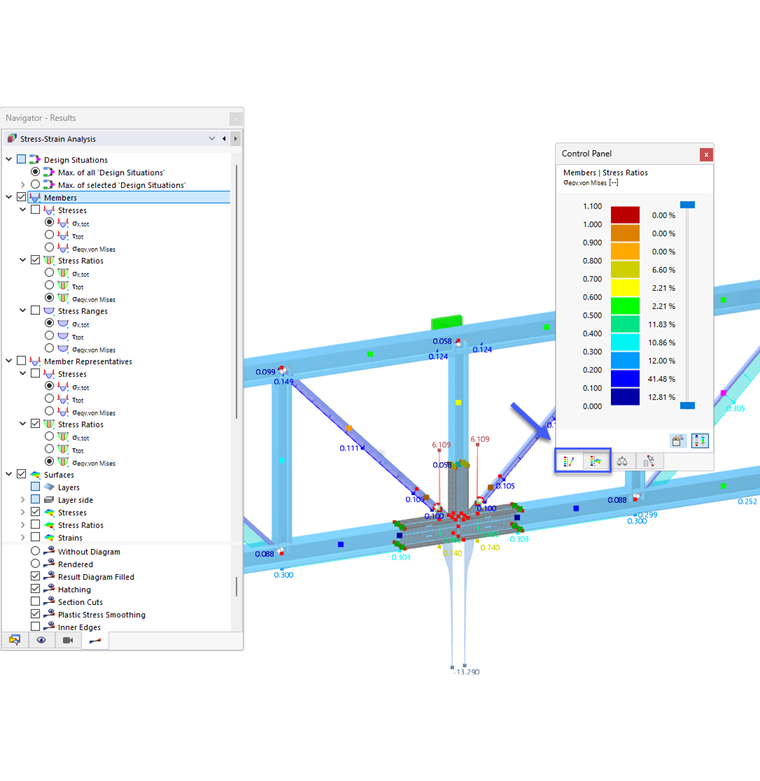

В рабочем окне у вас есть те же возможности выбора и оценки, что и для расчёта конструкций, например, диаграмм результатов стержней или результирующих сечений поверхностей.
панель управления
Панель управления также приведена в соответствие с результатами расчета напряжений-деформаций. Там можно настроить цвета для напряжений, соотношений напряжений или диапазонов. Это необходимо при одновременном отображении нескольких типов результатов.
Кроме того, вы можете использовать панель управления, поскольку вы знаете ее из расчета конструкций, для масштабирования вкладки [[#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/001106#resultFactors поскольку отображение результатов.
В следующих главах описываются типы результатов для отдельных типов объектов.
