Для результатов расчета напряжений-деформаций также доступны диаграммы результатов стержней или результирующих сечений. С его помощью вы можете оценить напряжения и соотношения напряжений в диаграммах так же, как и в результатах статического расчёта.

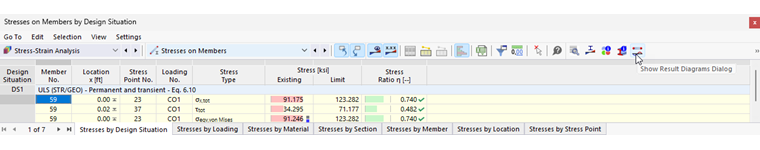

Диаграммы результатов можно открыть, как описано в разделе Диаграммы результатов руководства RFEM. Вы также можете использовать кнопку
которые доступны в таблицах результатов категории 'Расчет напряжений-деформаций' для объектов стержней.

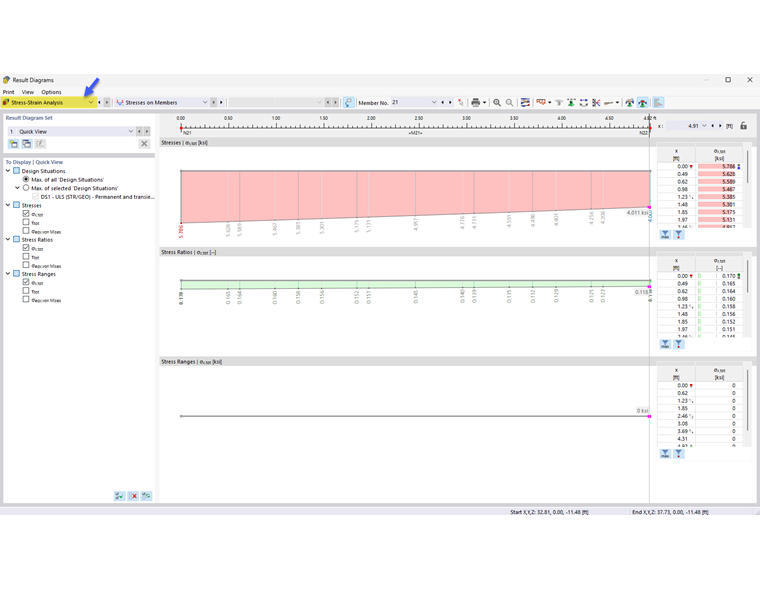

Появится диалоговое окно «Диаграммы результатов». Предварительно установлена категория результатов 'Расчет напряжений-деформаций'.
На изображении ' | Быстрый просмотр', вы можете указать напряжения или соотношения напряжений (соотношение напряжений), которые вы хотите отобразить в диаграммах. Для выбора доступны все типы напряжений, которые вы задали и придали в конфигурациях стержней. Каждый тип результата отображается в отдельной диаграмме.
Если вы хотите проверить результаты другого объекта, выберите его номер в поле «Стержень №». перечислить или использовать
кнопка для графического выбора.
Другие варианты описаны в главе {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000484 Диаграммы результатов]] руководства RFEM.
