Напряжения в телах

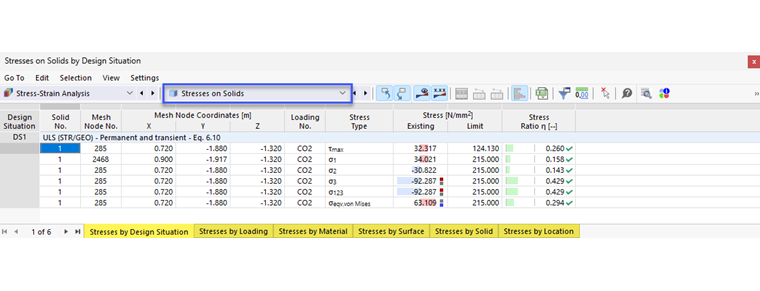

Таблицы результатов в категории «Напряжения на телах » содержат напряжения, определенные на граничных поверхностях тел, с соответствующими расчётными соотношениями.

Напряжения тел сортируются в данных закладках по следующим критериям:

  • Нагрузки (расчетные ситуации, сочетания нагрузок)
  • Свойства тел (материалы)
  • Объекты (поверхности, тела, точки сетки КЭ)

Тело №

Для каждого типа напряжения в этом столбце показан номер тела, в котором присутствует напряжение.

Узел сетки №

В данном столбце показан номер узла сетки КЭ, для которого программа определила максимальное расчетное соотношение.

Инфо

Если вы активировали модуль Диалоговое окно Общие настройки , если вы установили опцию 'Рассчитать напряжения в точке решетки', номера точек сетки показаны в этом столбце. Все результаты затем доступны в Сетка поверхности граничных поверхностей.

Координаты узла сетки

Общие координаты X, Y и Z узлов сетки КЭ показаны в трех столбцах.

Расчетная ситуация

В этом столбце указан номер {%}000501 Расчетной ситуации]], для которого доступны отдельные напряжения.

Нагрузки

В данном столбце отображаются номера сочетаний нагрузок или расчетных сочетаний, которые являются определяющими для соответствующего напряжения.

Тип напряжения

В этом столбце перечислены типы напряжений, которые были заданы и назначены для {%://002471 Конфигураций тел]].

Существующее/предельное напряжение

Для каждого типа напряжения, имеющееся напряжение указывается с соответствующим предельным значением.

Совет

Диалоговое окно Диалоговое окно Конфигурация тела , вы можете увидеть уравнения для каждого напряжения, по которым определяются напряжения.

Коэффициент напряжения η

В последнем столбце показаны соотношения напряжений (расчетные коэффициенты), связанные с предельным значением. Степень использования затем выражается длиной цветной полосы.

Инфо

Если соотношение напряжений не может быть рассчитано, то размеры тела могут лежать за пределами диапазона толщины материала. В этом случае вы можете использовать функцию Диалоговое окно Настройка свойств материала и соответствующее увеличение диапазона толщины
