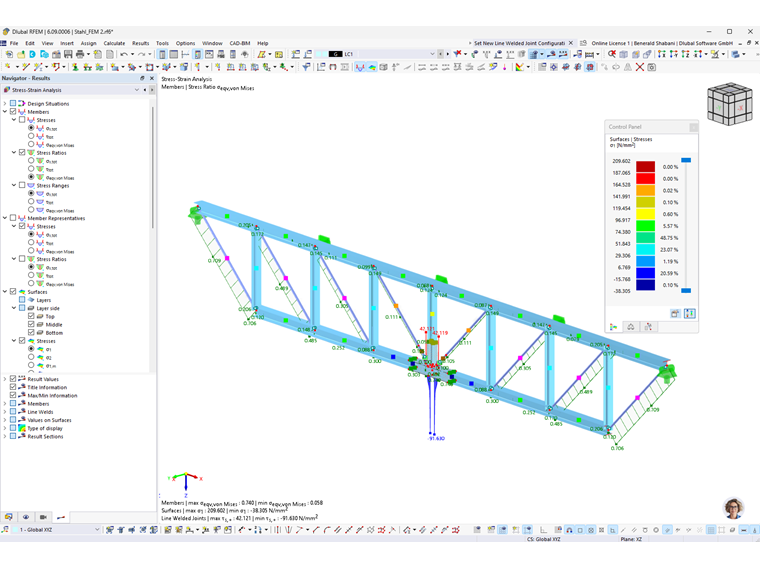

После проведения расчета, результаты сортируются по различным критериям в {%://000494 таблицах]]. Они также отображаются в Графика рабочего окна на модели. 'Навигатор - Результаты' адаптирован для расчёта напряжений-деформаций, поэтому вы можете при необходимости управлять графическим отображением напряжений и соотношений напряжений для стержней, поверхностей и линейных швов, а также деформациями поверхностей.
Также можно отобразить {%://000523 подробности результатов]] с промежуточными значениями и формулами расчета. Кроме того, у вас есть возможность изобразить эпюры напряжений в сечении стержней.
В следующих подразделах описываются различные варианты, которые есть для изображения и оценки результатов. В разделе Документация описывается, как подготовить результаты расчета к распечатке.
Объекты, без результатов
Если у стержня или поверхности не отображаются результаты, это может быть вызвано следующим:
- Объект не выбран для анализа в таблице Объекты для анализа - напряжения или Объекты для анализа - Диапазоны напряжений.
- Результаты скрыты из-за настроек фильтра.
Проверьте видимость и настройки фильтра для графических результатов в Панель управления , а также в фильтре значений результатов. Если результат отсутствует в таблице результатов, тогда проверьте выбранные настройки фильтра в диспетчере таблиц результатов. Также обратите внимание на выбранные настройки для синхронизации с графикой; например, можно отобразить только видимые или выбранные объекты. Однако в диалоговом окне {%://000523 Подробности результатов]] доступны все результаты - независимо от настроек фильтра и выбора.
Для проверки рассчитанных объектов рекомендуется использовать категорию результатов таблицы Обзор: Если объект недействителен из-за свойств материала или сечения, он отображается в таблице результатов Недействителен/Деактивирован.
Также проверьте в таблице ввода Объекты для анализа - напряжения, все ли объекты выбраны для расчета. Обратите также внимание на правильное присвоение объектам конфигураций напряжений-деформаций. Если объекту никакая конфигурация не придана, то для него не выполняется расчет (см. раздел {%://000492#Configs Расчёт напряжений-деформаций]]).
