Résultats

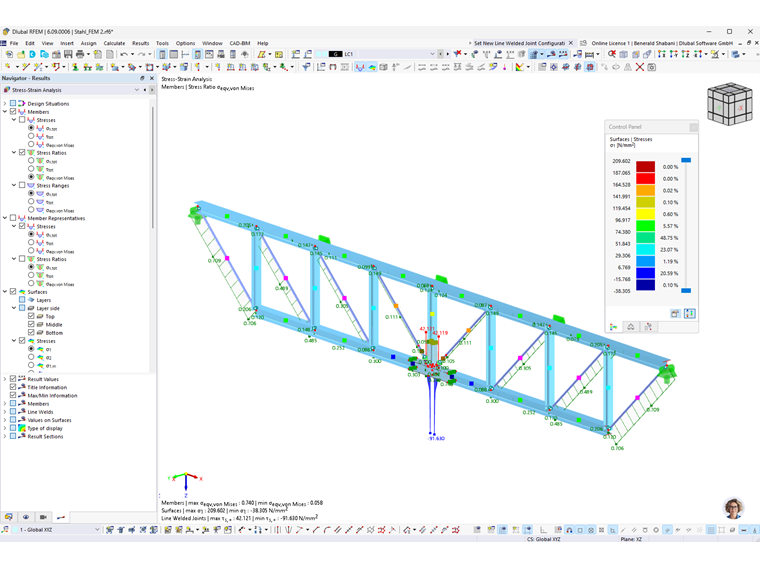

Une fois le calcul terminé, les résultats sont triés selon différents critères dans les Tableaux. Elles sont également affichées dans le graphique de la fenêtre de travail sur le modèle. Le « Navigateur - Résultats » est adapté à l’analyse contrainte-déformation, de sorte que vous pouvez contrôler l’affichage graphique des contraintes et des rapports de contrainte pour les barres, les surfaces, les assemblages soudés et les déformations de surface, si nécessaire.

Vous pouvez également afficher les Détails des résultats avec les valeurs intermédiaires et les formules de vérification. De plus, vous avez la possibilité d’afficher les diagrammes de contrainte dans la section des barres.

Les sous-chapitres suivants décrivent différentes options disponibles pour afficher et évaluer les résultats de vérification. Le chapitre Documentation décrit comment préparer les résultats de l’analyse pour l’impression.

Objets sans résultats

Si les résultats d’une barre ou d'une surface ne sont pas affichés, cela peut s’expliquer par les causes suivantes :

Important

Si vous avez exclu manuellement des objets du calcul ou si vous ne les avez pas sélectionnés pour l’analyse, les tableaux de résultats n’affichent aucun avertissement concernant les objets manquants.

Vérifiez les visibilités et les paramètres de filtre pour les résultats graphique dans le Panneau de contrôle ainsi que dans le filtre des valeurs de résultats. Si le résultat ne figure pas dans le tableau de résultats, vérifiez les paramètres de filtre sélectionnés dans le gestionnaire du tableau de résultats. Faites également attention aux paramètres sélectionnés pour la synchronisation avec le graphique (par exemple, il est possible d'afficher uniquement les objets visibles ou sélectionnés). Cependant, dans la boîte de dialogue Détails de résultat, tous les résultats sont disponibles, quels que soient les paramètres de filtre et les sélections.

Pour vérifier les objets calculés, vous pouvez utiliser la catégorie de résultats du tableau Aperçu: Si un objet n’est pas valide en raison des propriétés du matériau ou de la section, il est affiché dans le tableau de résultats Non valide/désactivé.

Vérifiez également dans le tableau d’entrée Objets à analyser - Contraintes pour voir si tous les objets sont sélectionnés pour l’analyse. Faites également attention à l’assignation correcte des configurations de contrainte-déformation aux objets. Si aucune configuration n’est assignée à un objet, aucune analyse n’est effectuée pour cet objet (voire le chapitre Analyse contrainte-déformation).
