Toutes les sections disponibles dans le modèle sont répertoriées avec les matériaux assignés dans le tableau Sections et dans la catégorie du navigateur « Analyse contrainte-déformation ». Les spécifications des types de section sont informatives uniquement.

Exclure des sections de l’analyse

Pour toutes les sections valides, toutes les barres auxquelles cette section est assignée peuvent être exclues de l’analyse contrainte-déformation en décochant la case « À analyser ». Ainsi, les barres sont classées dans les colonnes « Non valide/désactivé » des tableaux Objets à analyser - Contraintes et Objets à analyser - Intervalles de contrainte et exclues de l’analyse.

Utiliser une autre section pour l’analyse

Si vous souhaitez utiliser une section différente de celle utilisée pour le calcul dans RFEM, vous pouvez spécifier une alternative dans la colonne « Utiliser une autre section pour l’analyse ». À l’aide du bouton Modifier un objet , sélectionnez une autre section dans la bibliothèque.

Informations

Cette action n’a pas d’influence sur les efforts internes : ils sont également utilisés pour la section modifiée dans l’analyse des contraintes.

Pour modifier la section générale (et donc pour le modèle également), double-cliquez sur une ligne du tableau ou sur Ouvrir la boîte de dialogue Modifier pour modifier la section dans la barre d’outils du tableau. Vous pouvez y assigner une section différente de la bibliothèque.

Astuce

RSECTION vous permet de définir tout type de section et de les utiliser pour une analyse contrainte - déformations.

Optimiser une section

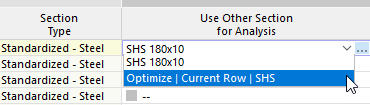

Toutes les sections standardisées et paramétrées peuvent être optimisées dans la série actuelle. Vous pouvez accéder à l’optimisation via la liste de la colonne « Utiliser une autre section pour l’analyse ».

Lors de l’optimisation, RFEM détermine la plus petite section possible de la série, dont le ratio de vérification est inférieur à celui des Paramètres globaux . Pour cette « optimisation de section simplifiée », les conditions sont les mêmes que pour l’utilisation d’une section alternative décrite ci-dessus : Lors de l’optimisation, les vérifications sont effectuées avec les efforts internes du modèle. La variante optimale est ensuite entrée dans le tableau.

Important

L'optimisation des sections dans le module complémentaire ne prend pas en compte la manière dont les sections modifiées affectent les rigidités et les efforts internes du modèle. Par conséquent, vous devez transférer les sections optimisées dans le modèle et effectuer un nouveau calcul pour l’analyse finale. Utilisez le menu contextuel de cellule.

Dès qu’une autre section est enregistrée, d’autres options sont disponibles dans le menu contextuel de la cellule (s’ouvre en cliquant-droit dessus) :

  • Utiliser la section optimisée dans le modèle
  • Utiliser toutes les sections optimisées dans le modèle
  • Utiliser la section issue du modèle dans le module complémentaire
  • Utiliser toutes les sections issues du modèle dans le module complémentaire

Pour une optimisation globale du modèle, nous recommandons le module complémentaire Optimisation & estimation des coûts/émissions de CO2.

Astuce

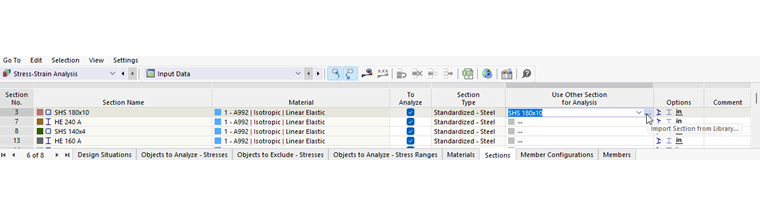

Après le calcul, la colonne «Ratio de vérification max. » est ajoutée (voir l’image Importer une autre section de la bibliothèque). Ce manuel a pour but de guider les décisions
de l’utilisateur pour l’optimisation, car vous pouvez rapidement identifier les sections surdimensionnées ou sous-dimensionnées.
