Paramètres globaux

Pour accéder aux paramètres globaux pour l’analyse contrainte-déformation, utilisez le menu contextuel de l’entrée du navigateur ou cliquez sur  dans la barre d’outils du tableau pour l’analyse contrainte-déformation. Ce chapitre décrit les paramètres disponibles dans la boîte de dialogue Paramètres globaux.

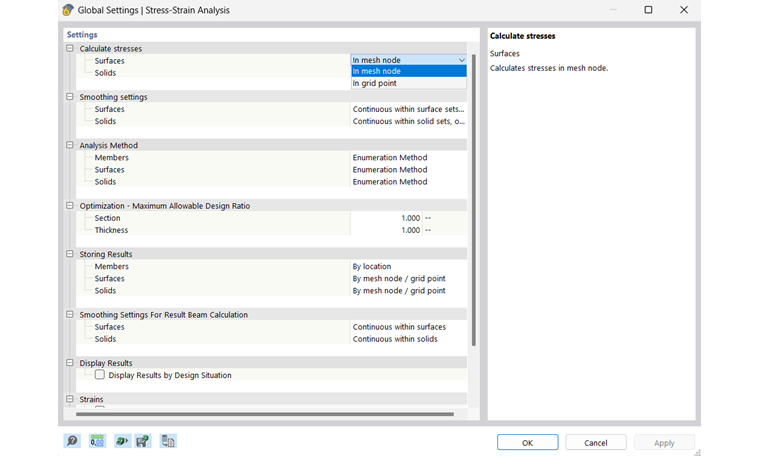

Paramètres globaux pour l’analyse contrainte déformation

Contraintes calculées

Les contraintes sont affichées par défaut dans les points de maillage EF (« Au nœud de maillage »). De plus, les résultats peuvent être affichés aux points de grille définis par l’utilisateur (« Au point de grille »), définis dans les propriétés des surfaces et des solides.

Paramètres pour le lissage

Les options de lissage des résultats sont décrites dans le chapitre Lissage des résultats du manuel de RFEM.

Méthode d’analyse

Cette section contrôle la manière dont les efforts internes de calcul des combinaisons de charges et de résultats sont transférés au calcul. Trois méthodes de calcul sont disponibles dans la liste.

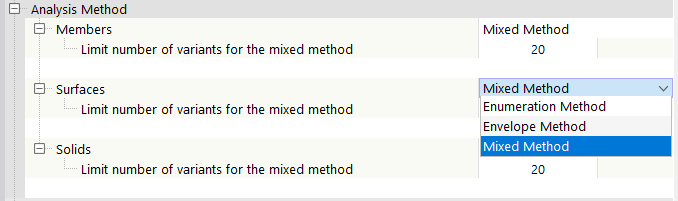

Sélection de la méthode d’analyse

• Avec la « méthode d’énumération », toutes les combinaisons de charges et de résultats d’une situation de projet sont calculées individuellement. Cela permet généralement d’obtenir des résultats plus précis, mais peut entraîner des temps de calcul plus longs.
• Dans le cas de la « méthode d’enveloppe », les efforts internes enveloppants de toutes les combinaisons de charges et de résultats d'une situation de projet sont calculés puis utilisés pour les vérifications. Les temps de calcul sont généralement plus courts par rapport à la méthode d’énumération.
• Pour la méthode mixte, vous pouvez définir une limite supérieure pour le nombre de combinaisons de charges et de résultats d’une situation de projet à vérifier selon la méthode d’énumération. Si le nombre de combinaisons dépasse cette limite, l’analyse est effectuée selon la méthode d’enveloppe.

Optimisation - Ratio de vérification maximal admissible

Le module complémentaire permet d’optimiser les sections standardisées (voir aussi Sections ) et les épaisseurs de surface (voir aussi Épaisseurs). Lors de la vérification des variantes possibles, l’utilisation de la variante est comparée à la valeur maximale définie ici.

Enregistrer les résultats

Les fichiers de résultats peuvent devenir très volumineux pour les grands modèles avec plusieurs milliers d’objets si tous les résultats y sont enregistrés. Selon le paramètre sélectionné, un résultat est enregistré pour chaque position, point de contrainte, point de grille ou objet. Ainsi, vous pouvez modifier la taille du fichier en conséquence. Indépendamment de cela, tous les résultats peuvent être affichés dans le logiciel, car les résultats manquants sont automatiquement recalculés.

Déformations

Si vous cochez la case « Analyse de déformation », le logiciel effectue une analyse des déformations de surface en plus de l’analyse des contraintes.
