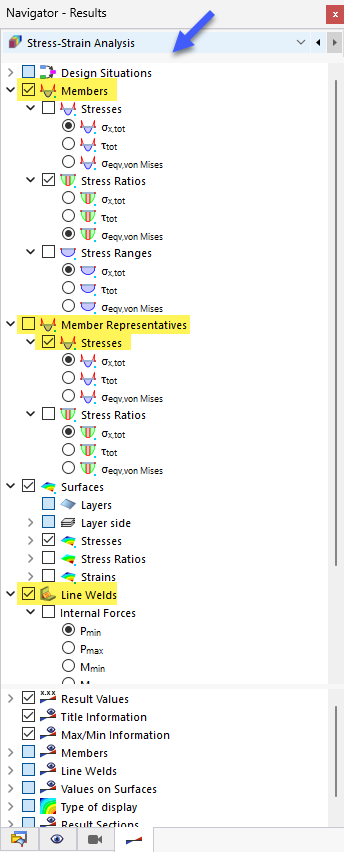

L’évaluation et la documentation des résultats peuvent également être effectuées graphiquement. Pour afficher les différents types de résultats sur le modèle, le Navigateur - Résultats est adapté au module complémentaire de vérification. Les résultats sont gérés sous le type de résultats Analyse contrainte-déformation dans la liste du navigateur.

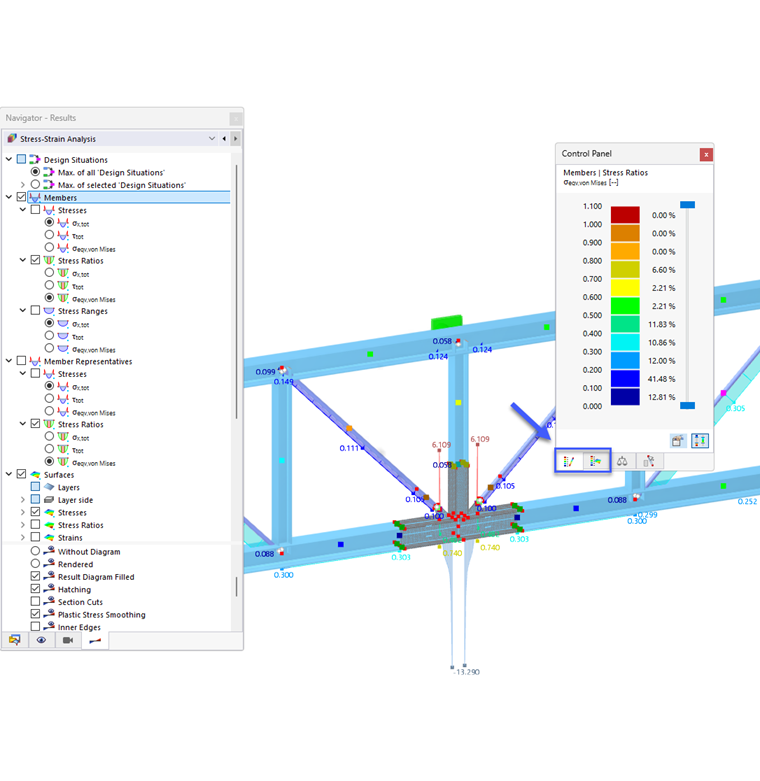

Dans la fenêtre de travail, vous avez les mêmes options de sélection et d’évaluation que pour le calcul de structure, par exemple les diagrammes de résultats des barres ou des coupes de résultat des surfaces.
Panneau de contrôle
Le panneau de contrôle est également aligné sur les résultats de l’analyse contrainte-déformation. Vous pouvez y ajuster les couleurs pour les contraintes, les ratios de contrainte ou les intervalles. Cela peut être nécessaire si plusieurs types de résultats sont affichés en même temps.
De plus, vous pouvez utiliser le panneau de contrôle, tel que vous le connaissez déjà de l'analyse statique, pour échelonner les facteurs des courbes de résultat ou définir des objets pour l’affichage des résultats.
Les chapitres suivants décrivent les types de résultats pour les types d’objet individuels.
