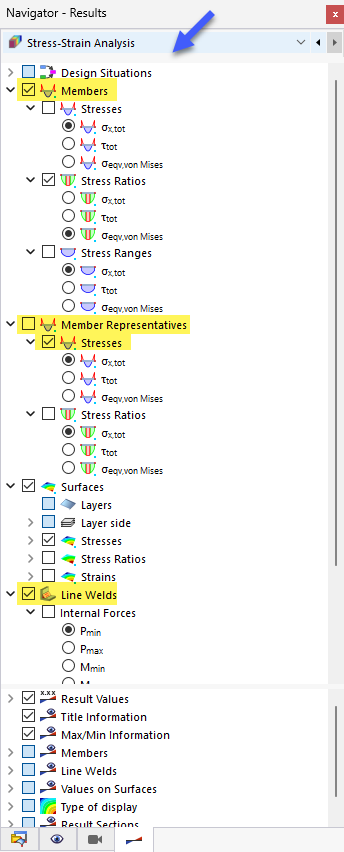

La evaluación y documentación de los resultados también se puede realizar gráficamente. Para mostrar los distintos tipos de resultados en el modelo, se ajusta el Navegador - Resultados al complemento Cálculo. Los resultados se gestionan en el tipo de resultado Análisis tensión-deformación en la lista del navegador.

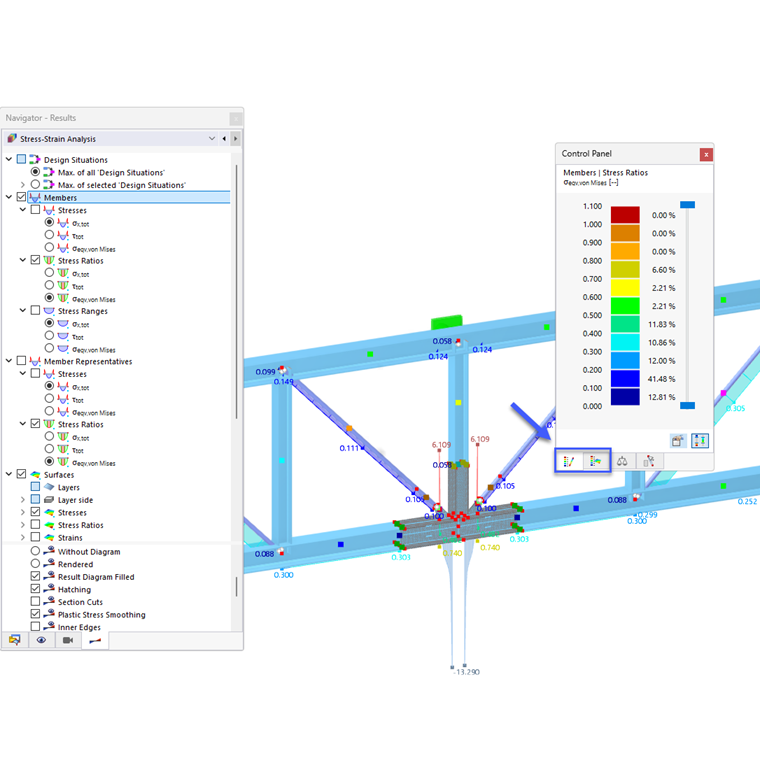

En la ventana de trabajo, tiene las mismas opciones de selección y evaluación que para el análisis estructural, por ejemplo diagramas de resultados de barras o secciones de resultados de superficies.
Panel de control
El panel de control también está alineado con los resultados del análisis tensión-deformación. Allí puede ajustar los colores para tensiones, razones de tensiones o intervalos. Esto puede ser necesario si se muestran varios tipos de resultados al mismo tiempo.
Además, puede usar el panel de control, tal como lo conoce del análisis estructural, para escalar la de las distribuciones de resultados, o para definir los objetos para el visualización de resultados.
Los siguientes capítulos describen los tipos de resultados para los tipos de objetos individuales.
