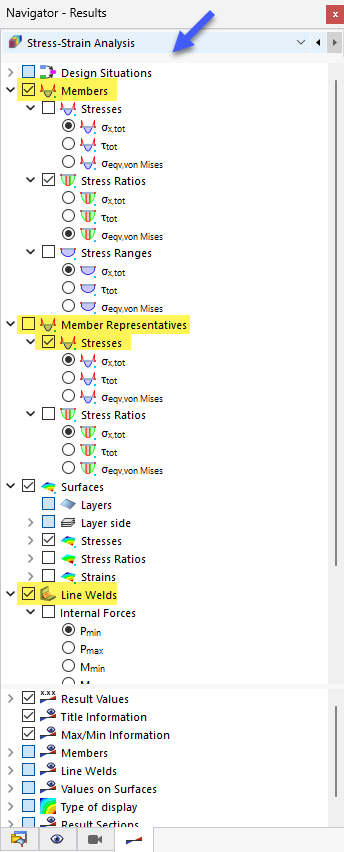

La valutazione e la documentazione dei risultati possono essere eseguite anche graficamente. Per visualizzare i vari tipi di risultati sul modello, Navigator - Risultati è stato modificato all'add-on di verifica. I risultati sono gestiti sotto il tipo di risultato dell'analisi tensioni-deformazioni nell'elenco del navigatore.
Nella finestra di lavoro, hai le stesse opzioni di selezione e valutazione dell'analisi strutturale, ad esempio diagrammi dei risultati di aste o sezioni dei risultati di superfici.
pannello di controllo

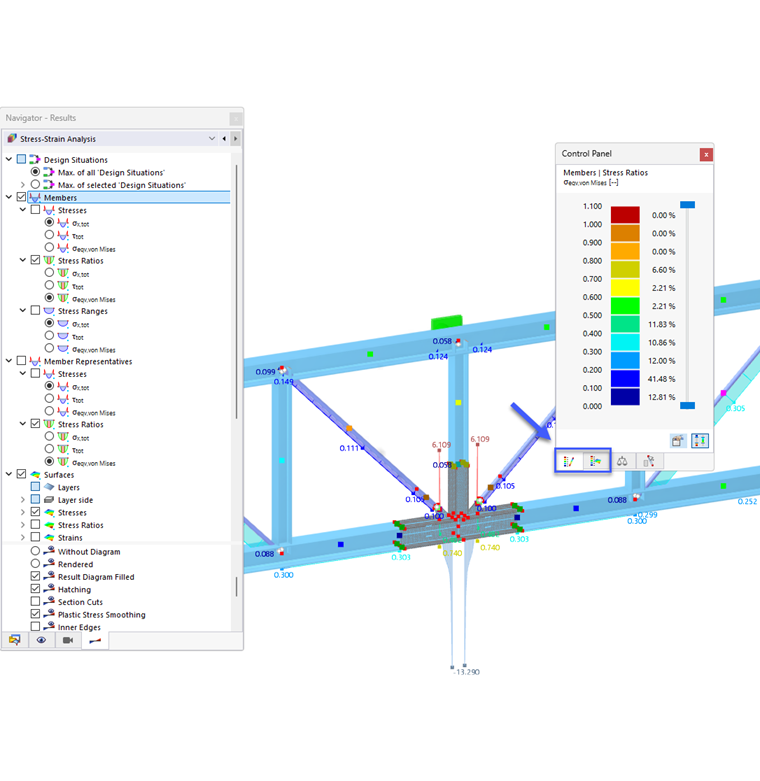

Anche il pannello di controllo è allineato con i risultati dell'analisi tensioni-deformazioni. Lì, è possibile regolare i colori per le tensioni, i rapporti di tensione o gli intervalli. Questo può essere necessario se ci sono più tipi di risultati visualizzati contemporaneamente.
Inoltre, puoi utilizzare il pannello di controllo, come lo sai dall'analisi strutturale, per ridimensionare fattori delle distribuzioni dei risultati, o per definire gli oggetti per visualizzazione dei risultati.
I seguenti capitoli descrivono i tipi di risultati per i singoli tipi di oggetto.
