Diagrammi delle tensioni nella sezione trasversale

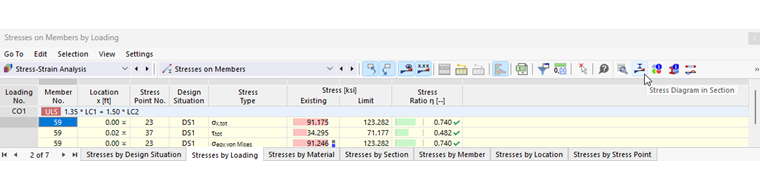

I diagrammi delle tensioni nella sezione trasversale rappresentano i risultati sui punti di tensione della sezione trasversale. Per accedere a questa rappresentazione grafica, fare clic sul pulsante Diagramma nella sezione . È disponibile nelle tabelle dei risultati della categoria 'Analisi tensioni-deformazioni' per gli oggetti asta, ma non per le superfici.

Apparirà la finestra 'Diagramma delle tensioni nella sezione trasversale'.

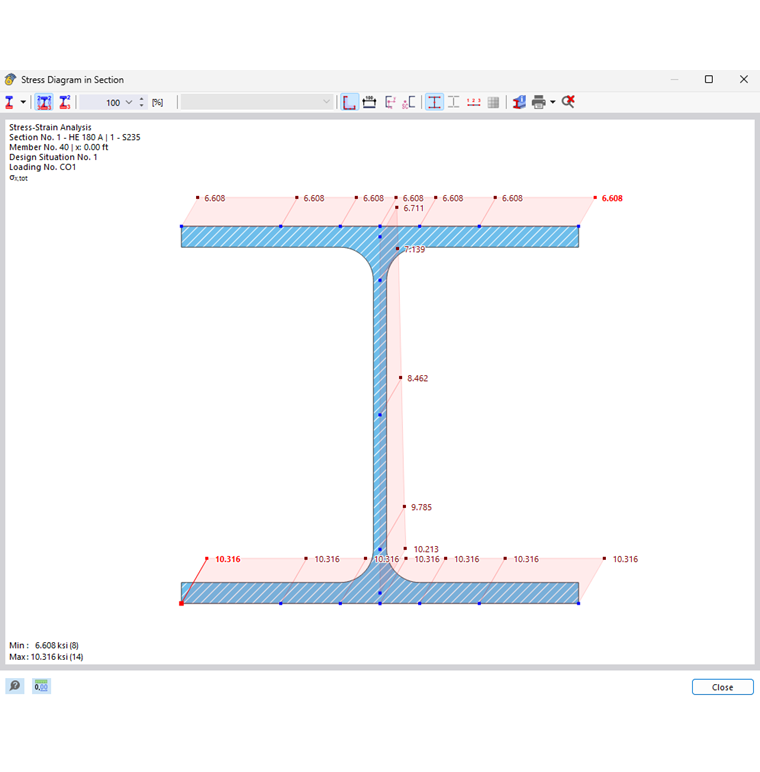

Il grafico mostra lo stato tensionale, che è disponibile per il risultato della riga corrente della tabella.

Puoi controllare la grafica come al solito con ; ad esempio, è possibile ingrandire. È anche possibile regolare la visualizzazione dei risultati utilizzando i pulsanti nella barra degli strumenti. I pulsanti hanno le seguenti funzioni:

pulsante Funzione
Pulsante Elenco per la selezione di tensioni e deformazioni Pulsante Elenca con opzione di selezione per tipi di risultati
Mostra i valori in tutti i punti di tensione Mostra o nasconde i valori nei punti di tensione
Mostra solo valori max/min Visualizza solo i valori estremi delle tensioni positive e negative
Coefficiente in percentuale Consente il ridimensionamento dei diagrammi delle tensioni con coefficiente in [%]
Mostra contorni della sezione Visualizza o nasconde il contorno della sezione
Mostra quote Visualizza o nasconde le quote
Mostra sistema di assi Visualizza o nasconde il sistema di assi
Mostra centro di taglio Visualizza e nasconde il centro di taglio
Mostra punti di tensione della sezione trasversale Mostra o nasconde i punti di tensione
Mostra numerazione dei punti di tensione Visualizza o nasconde la numerazione dei punti di tensione
Informazioni sulla sezione Apre la finestra 'Informazioni sulla sezione trasversale'
Stampa immediata Consente di stampare la visualizzazione corrente
Mostra modello intero Mostra il diagramma delle tensioni nel suo insieme

Tipi di risultati

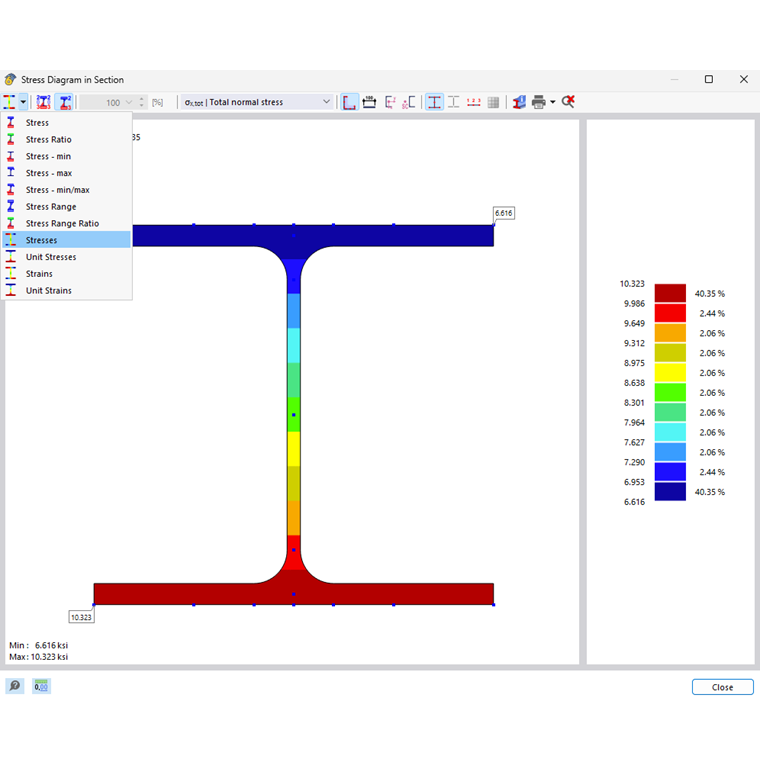

Il pulsante elenco Pulsante Elenco per la selezione di tensioni e deformazioni è possibile selezionare quali risultati devono essere visualizzati nella sezione trasversale.

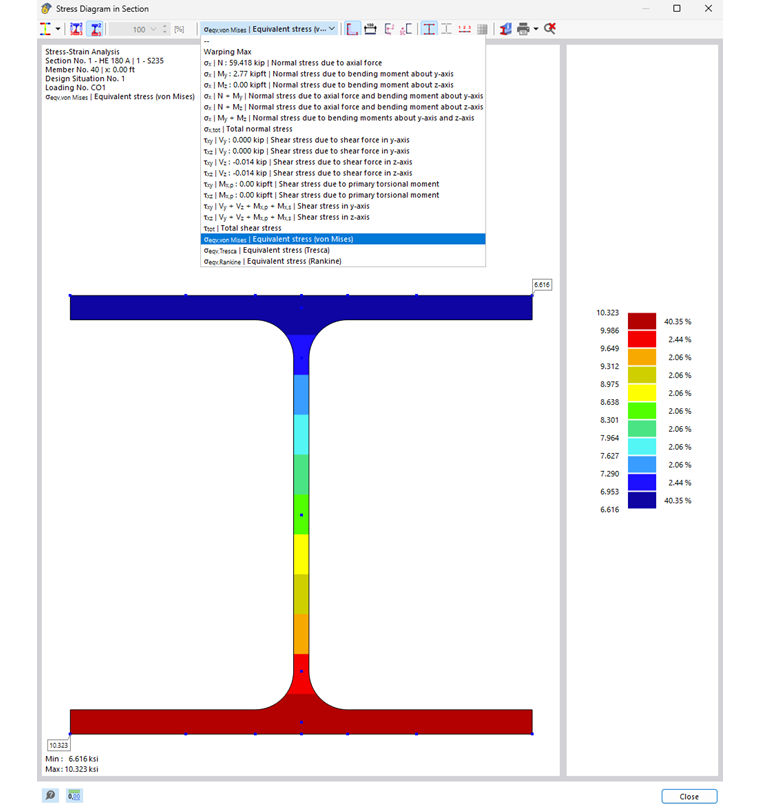

Le opzioni seguenti con i pulsanti colorati consentono di visualizzare i diagrammi dei risultati a colori sulla sezione trasversale. Per fare ciò, impostare il tipo di risultato pertinente nell'elenco centrale.

stampa grafica

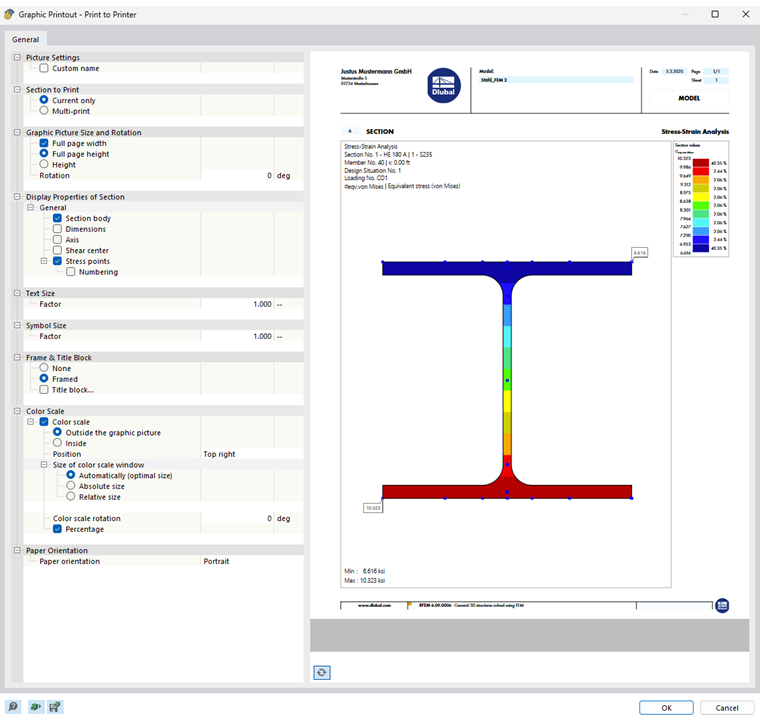

Con il pulsante elenco Stampa immediata è possibile stampare il grafico corrente direttamente, salvarlo come PDF o trasferirlo alla relazione di calcolo. È anche possibile specificare i dettagli da visualizzare nell'anteprima di stampa.

Informazione

Se si stampa il grafico sulla relazione di calcolo, non viene aggiornato nel caso in cui i dati di input vengano modificati.
