Deformazioni sulle superfici

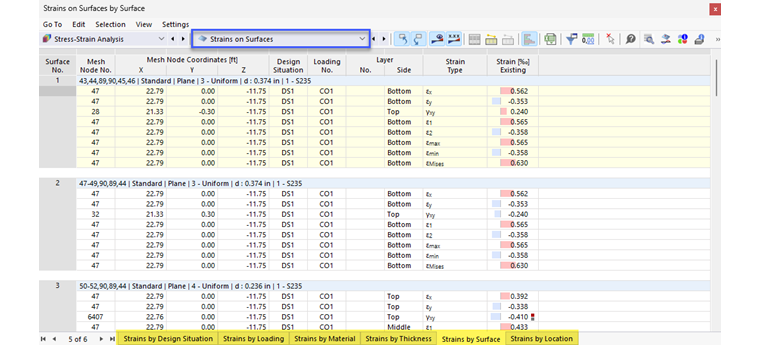

Le tabelle dei risultati della categoria Deformazioni sulle superfici contengono i valori dei risultati delle deformazioni determinate.

Informazione

Le deformazioni delle superfici' sono determinate se è stata attivata la casella di controllo Calcolo delle deformazioni nella finestra di dialogo Impostazioni globali.

Le deformazioni delle superfici sono ordinate nelle schede secondo i seguenti criteri:

  • Carichi (situazioni di progetto, combinazioni di carico)
  • Proprietà delle superfici (materiali, spessori)
  • Oggetti (superfici, punti mesh EF)

Assegnato alla superficie nr.

Per ogni tipo di deformazione, la colonna mostra il numero della superficie per la quale è disponibile il valore maggiore.

Nodo mesh nr.

Questa colonna mostra il numero del nodo della mesh EF per il quale è stata determinata la deformazione massima.

Informazione

Se hai specificato l'opzione "Calcola i risultati nel punto della griglia" nel se è stata impostata l'opzione 'Calcola tensioni sul punto della griglia', i numeri dei punti della griglia saranno mostrati in questa colonna. I risultati sono quindi disponibili nel Griglia di superfici .

Coordinate dei nodi della mesh

Le coordinate globali X, Y e Z dei nodi della mesh EF sono mostrate in tre colonne.

situazione di progetto

Questa colonna indica il numero della situazione di progetto per la quale sono disponibili le singole deformazioni.

CC/ CO

Questa colonna mostra i numeri del carico o delle combinazioni di risultati che determinano la rispettiva tensione.

Strato nr./lato

Se hai definito una superficie mediante elementi strato utilizzando Multilayer Surfaces add-on , i numeri di strati sono indicati con le rispettive deformazioni.

Per il valore massimo di ogni tipo di deformazione, il programma mostra la posizione nella sezione trasversale della superficie o dello strato in cui si verifica la deformazione: Superiore, centrale o inferiore.

Tipo di deformazione

Questa colonna elenca i tipi di deformazione che è possibile definire per il Configurazioni delle superfici tipi di aste.

Deformazione fornita

RFEM mostra la deformazione esistente per ogni tipo di deformazione.

Deformazione | Plastica disponibile/limite

Per le superfici con il modello del materiale Plastico (Superfici/Solidi) visualizza le deformazioni plastiche esistenti con il valore limite corrispondente.

Rapporto di deformazione plastica η

Per i materiali plastici, l'ultima colonna mostra i rapporti di deformazione (rapporti di progetto) relativi al valore limite. Il grado di utilizzo è espresso dalla lunghezza della barra colorata.
