Přetvoření na plochách

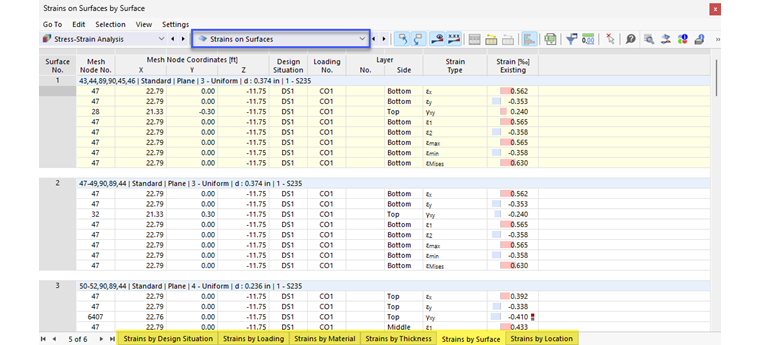

Ve výsledkových tabulkách kategorie Přetvoření na plochách jsou uvedeny výsledné hodnoty zjištěných přetvoření.

Informace

Přetvoření na plochách' se stanoví, pokud jste v dialogu Globální nastavení aktivovali zaškrtávací políčko Výpočet přetvoření.

Přetvoření ploch jsou v záložkách uspořádána podle následujících kritérií:

  • Zatížení (návrhové situace, kombinace zatížení)
  • Vlastnosti plochy (materiály, tloušťky)
  • Objekty (plochy, body sítě prvků)

Plocha č.

Pro každý typ přetvoření se v tomto sloupci zobrazí číslo plochy, pro kterou je k dispozici největší hodnota.

Uzel prvku sítě č.

V tomto sloupci se zobrazí číslo uzlu sítě konečných prvků, pro který bylo stanoveno maximální přetvoření.

Informace

Pokud jste v poli Globální nastavení dialog, pokud je aktivována možnost 'Spočítat napětí v bodě rastru', zobrazí se v tomto sloupci čísla bodů rastru. Výsledky jsou pak k dispozici v Rastr plochy .

Souřadnice uzlu sítě

Globální souřadnice X, Y a Z uzlů sítě konečných prvků se zobrazí ve třech sloupcích.

Návrhová situace

V tomto sloupci se uvádí číslo návrhové situace, pro kterou jsou k dispozici jednotlivá přetvoření.

Zatěžování

V tomto sloupci se zobrazí čísla kombinací zatížení nebo kombinací výsledků, která jsou pro příslušné napětí rozhodující.

Vrstva č./strana

Pokud jste definovali plochu pomocí prvků vrstvy pomocí Vícevrstvé plochy , jsou označena čísla vrstev s příslušnými přetvořeními.

Pro maximální hodnotu každého typu přetvoření program zobrazí polohu v průřezu plochy nebo vrstvy, kde se vyskytuje přetvoření: Nahoře, uprostřed nebo dole.

Typ přetvoření

V tomto sloupci jsou uvedeny typy přetvoření, které můžete definovat pro Konfigurace ploch typy prutů.

Přetvoření navrženo

RFEM zobrazí pro každý typ přetvoření stávající přetvoření.

Přetvoření | Plastický dostupný/mezní

Pro plochy s materiálovým modelem Plastická (plochy/tělesa) zobrazí existující plastická přetvoření s příslušnou mezní hodnotou.

Poměr přetvoření plastický η

U plastických materiálů se v posledním sloupci zobrazí poměry přetvoření (použití) vztažené na mezní hodnotu. Stupeň využití je vyjádřen délkou barevného pruhu.
