面上应变

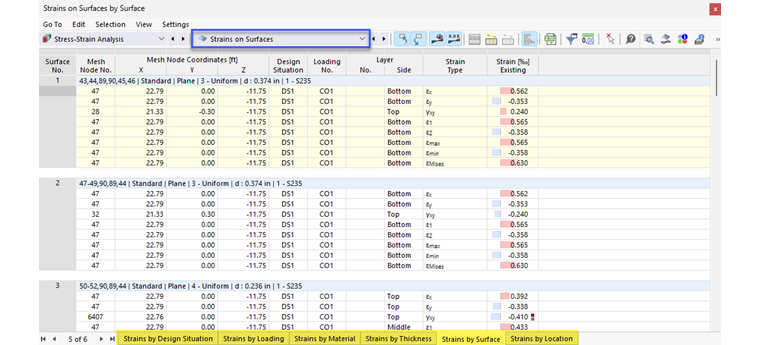

应变类别中的结果表包含计算得出的应变的结果。

信息

如果您激活了 全局设置对话框中的应变计算复选框,则面'也有应变。

各面的应变根据以下准则进行排序:

  • 荷载(设计状况、荷载组合)
  • 面的属性(材料、厚度)
  • 对象(面、有限元网格点)

面编号

对于每种应变类型,都会显示其最大值对应的面的编号。

网格节点编号

该列显示已确定最大应变的有限元网格节点的编号。

信息

如果在 全局设置 对话框中,如果您设置了'计算栅格点的应力'选项,那么在该列中会显示栅格点的编号。 用户可以查询计算结果在 面栅格

网格节点坐标

有限元网格节点的全局坐标 X、Y 和 Z 会显示在三列中。

设计状况(荷载组合类型)

该列列出了 设计状况的编号,其应变可用。

荷载工况/结果组合

用户可以在该列中显示对相应的应力起主导作用的荷载或结果组合的编号。

层编号/面

如果您使用多层面的层元素来定义面,\} 中,

对于每种应变类型的最大值,程序会显示应变在面或层的截面上发生的位置: 上、中或下。

应变类型

面的配置 杆件类型。

截面应变

程序会显示每种应变类型的现有应变。

应变 | 可用塑性/极限塑性

材料模型为面 选择塑性(面/实体),显示现有的塑性应变及其极限值。

塑性应变比 η

对于塑性材料,最后一列显示与极限值的应变比(设计利用率)。 利用率由彩色条的长度表示。
