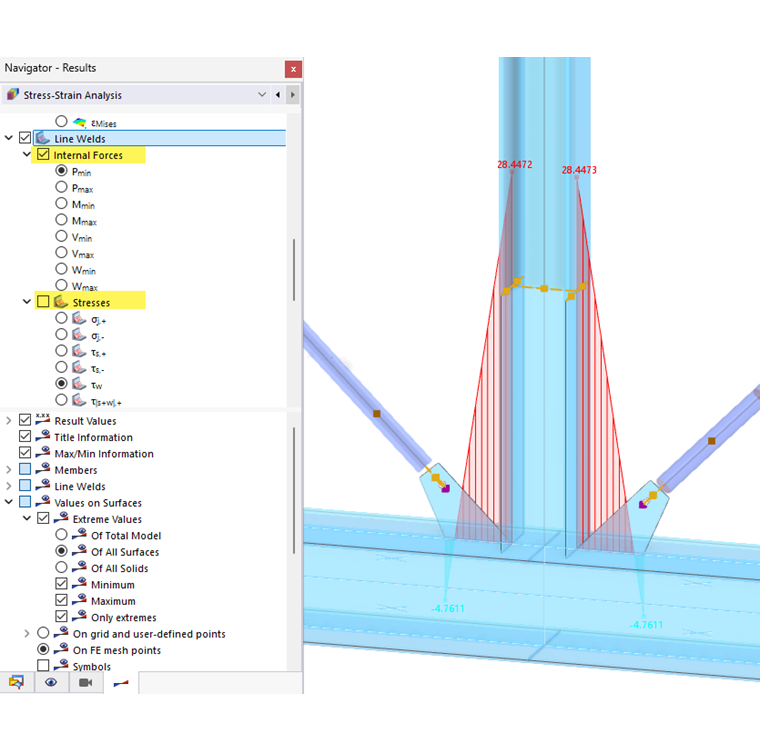

在'导航器 - 结果'中，定义要以图形方式显示的线焊缝的应力或应力范围。
Es stehen alle Spannungsarten zur Verfügung, die Sie bei den Linienschweißverbindungs-Konfigurationen festgelegt und zugewiesen haben. Wenn Sie dort Grenzspannungen definiert haben, können Sie auch die Spannungsverhältnisse (Ausnutzungen) darstellen.
Im Register 'Faktoren' des Panels können Sie die Überhöhungsfaktoren für die Liniennaht-Ergebnisse anpassen (siehe Bild Anzeigefaktoren anpassen ).
Die Kategorie 'Liniennähte' im unteren Navigatorbereich bietet verschiedene Möglichkeiten, die Ergebnisdarstellung zu beeinflussen. So können Sie den Verlauf der Spannungen mit oder ohne Schraffur darstellen, alle Werte der Bemessungsstellen einblenden oder nur den Extremwert aller Linienschweißnähte anzeigen. Mit der Darstellungsart 'Mit Diagramm' erreichen Sie eine farbig abgestufte Anzeige der Ergebnisse.
