面点上结果图表

面点的结果图表示面截面的结果。 Um diese Darstellung aufzurufen, klicken Sie auf die Schaltfläche . Sie steht in den Ergebnistabellen der Kategorie 'Spannungs-Dehnungs-Berechnung' für Flächenobjekte zur Verfügung.

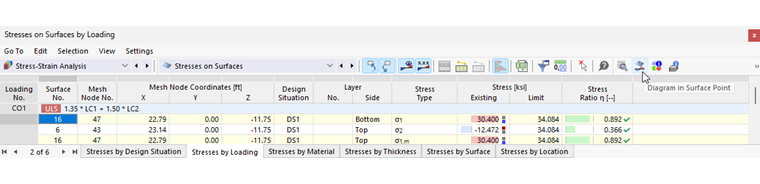

表格工具栏中的“面点处的结果图”按钮

Es erscheint das Fenster 'Ergebnisverlauf im Flächenpunkt'.

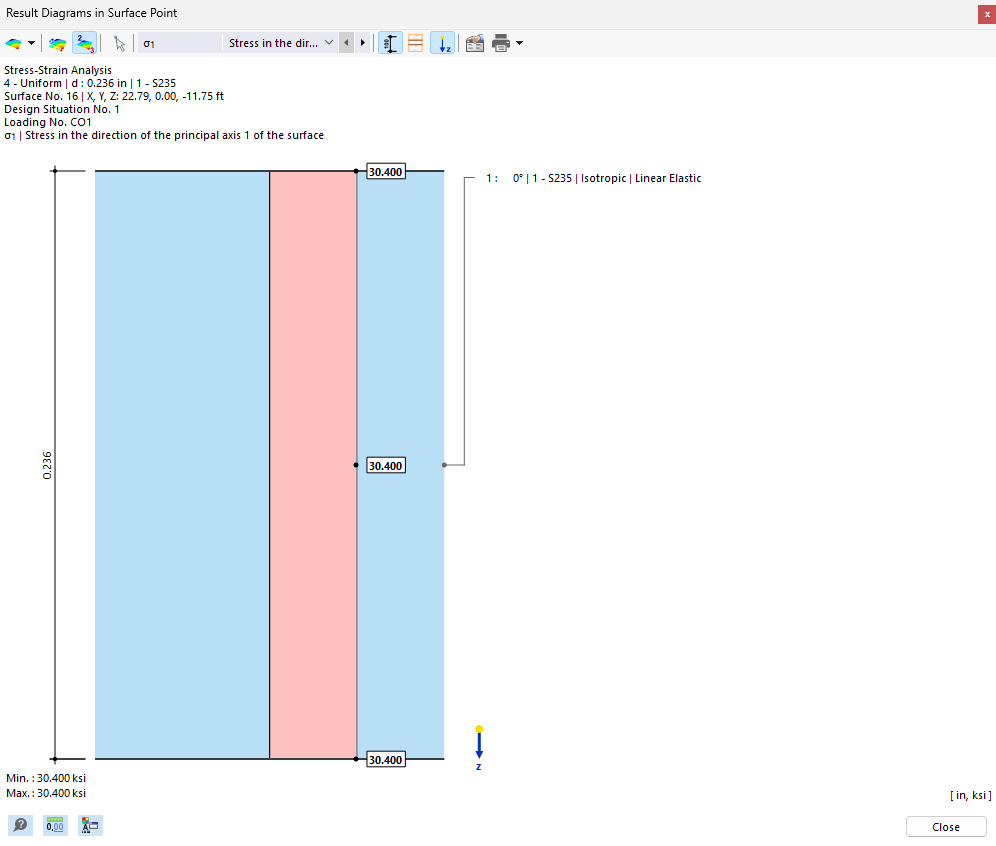

面点上结果图表

Die Grafik zeigt den Spannungszustand, der für das Ergebnis der aktuellen Tabellenzeile vorliegt. Je nach Einstellung im Dialog Globale Einstellungen sind dies die Ergebnisse für den Netzknoten oder Rasterpunkt. Sie werden aus den Ergebnissen der Flächen- bzw. Schichtenseiten (oben, unten, Mitte) als lineare Verläufe dargestellt.

Sie können die Grafik mit den Schaltflächen in der Symbolleiste anpassen. 这些按钮具有以下功能：

按键	功能
	Listenschaltfläche mit Auswahlmöglichkeit für Ergebnisarten
	Blendet die Werte der Flächenseiten ein und aus
	Zeigt nur die Extremwerte von positiven und negativen Ergebnissen an
	Blendet die Bemaßungen ein und aus
	Blendet die Schichtenumrisse ein und aus
	Blendet das lokale z-Achse ein und aus
	Öffnet den Dialog 'Dicke bearbeiten'
	Ermöglicht das Drucken der aktuellen Darstellung

Wenn Sie mit dem Add-On Mehrschichtige Flächen eine Fläche über Schichtenelemente definiert haben, werden die Nummern der Schichten mit den jeweiligen Ergebnisverläufen dargestellt.

Ergebnisarten

Über die Listenschaltfläche können Sie auswählen, welche Ergebnisart im Flächenschnitt dargestellt werden sollen.

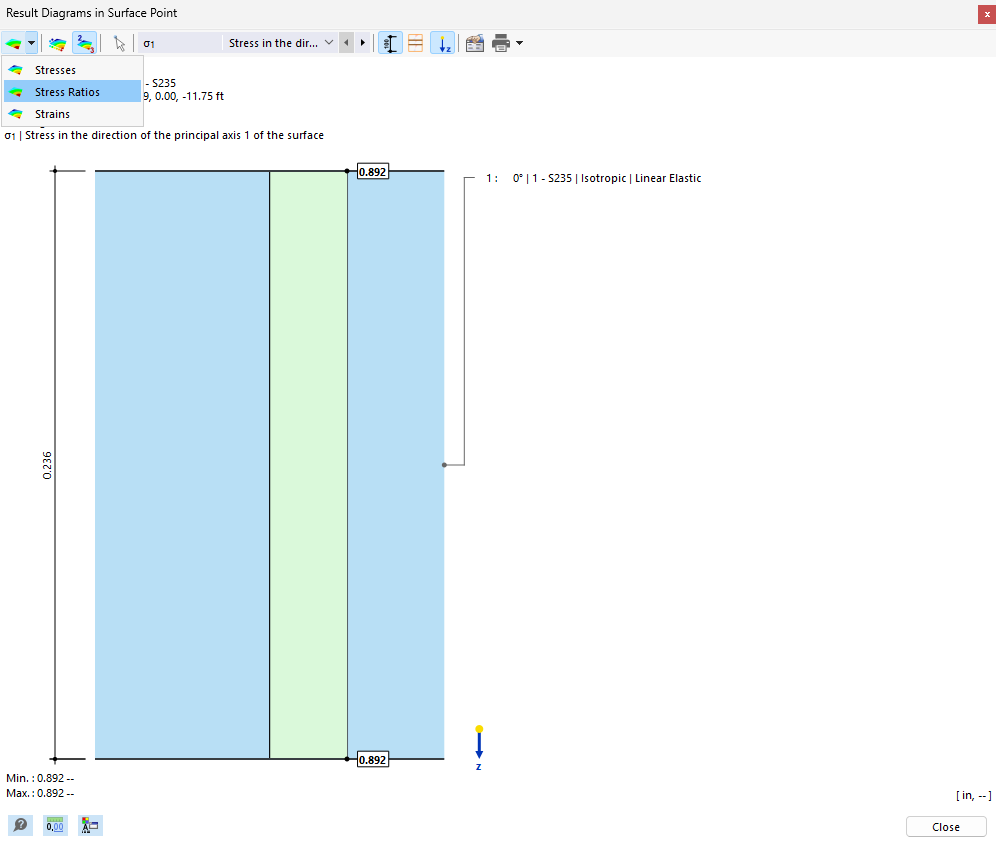

结果类型的选择

In der mittleren Liste können Sie dann den Typ der Spannung oder Dehnung festlegen, deren Verläufe Sie überprüfen möchten.

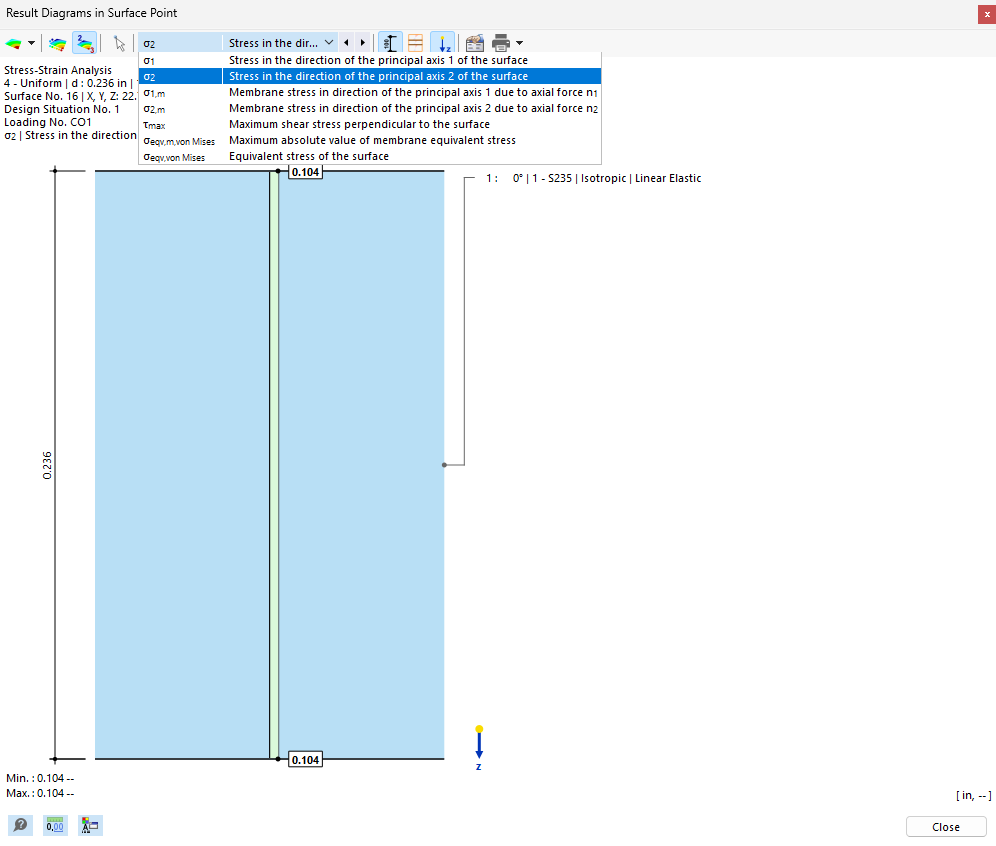

选择应力分布的结果类型

打印图形

Mit der Listenschaltfläche können Sie die aktuelle Grafik direkt drucken, als PDF speichern oder in das Ausdruckprotokoll übergeben. Die anzuzeigenden Details lassen sich dabei auch in der Druckvorschau festlegen.

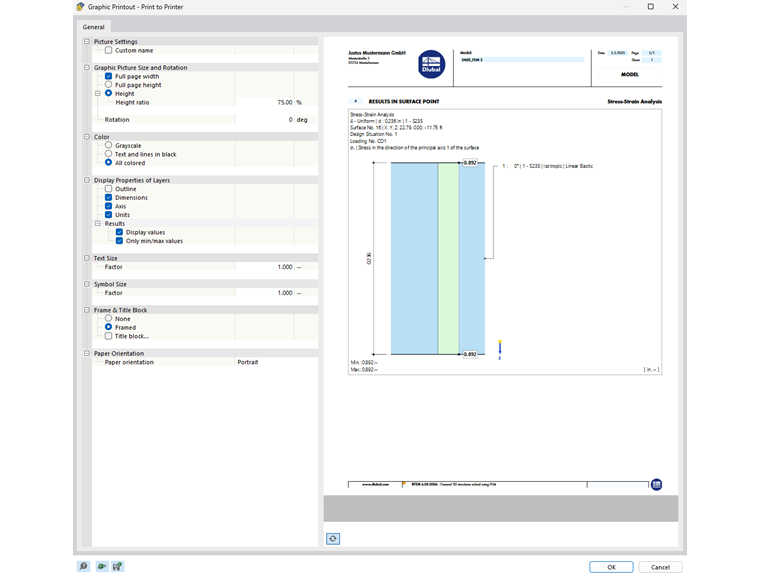

将应力图打印到计算书
