应力应变计算表

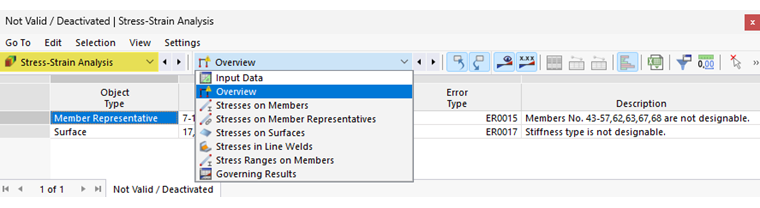

在计算结果之后,应力-应变分析表格类别中包含新的子类别。

在以下章节中将介绍这些类别及其所属的工作表:

  • 概况
  • 杆件/面/实体应力
  • 线焊应力
  • 代表应力(如果定义)
  • 面/实体应变
  • 杆件/面/实体的应力范围
  • 线焊应力幅
  • 代表应力范围(如果指定)
  • 主导结果

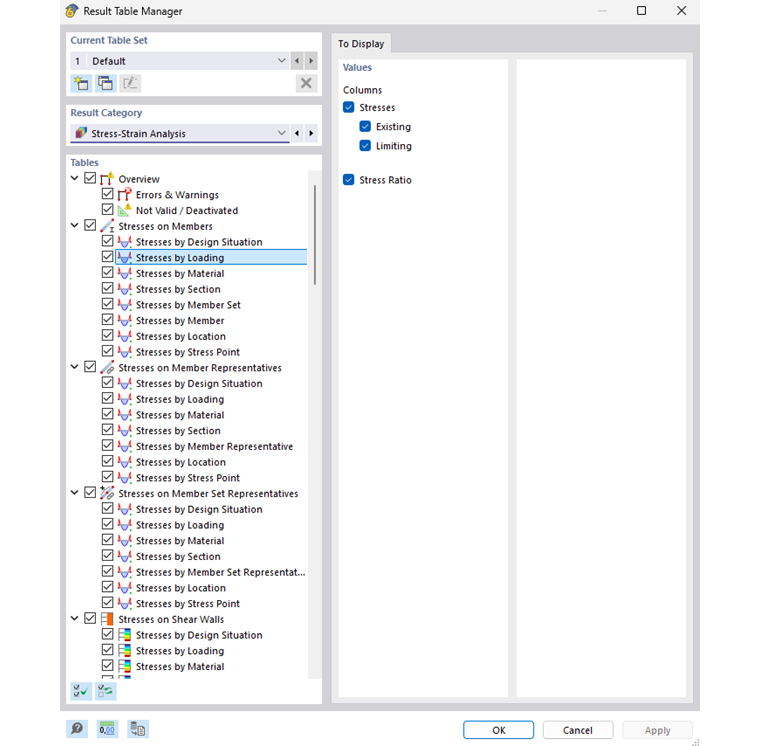

结果表管理器

您可以使用 结果表管理器 按钮打开"结果表管理器"对话框。 用户可以在该对话框中控制显示哪些表格和选项卡。

表格工具栏中的按钮

结果表工具栏中提供了一些按钮,使用它们可以显示结果并查看结果。

按键 功能
单独选择 您可以在工作窗口中选择对象,并在表格中显示其结果
设计详细信息 打开 结果详细信息对话框
剖面图 Ruft den Dialog Spannungsverläufe im Querschnitt auf
信息 打开'材料信息'对话框,您可以在其中查看材料的属性
截面信息 打开'截面信息'对话框,该对话框可以查看截面属性
结果图 Ruft den Dialog Ergebnisverläufe auf
