Tableaux pour les analyses contrainte-déformation

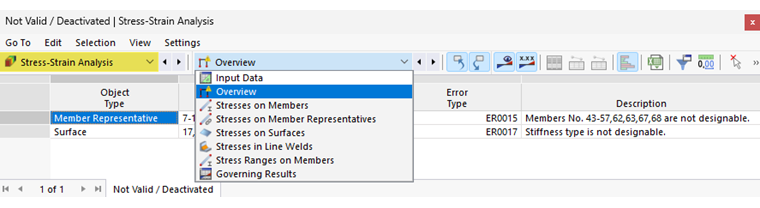

Une fois les résultats calculés, la catégorie du tableau Analyse contrainte-déformation contient de nouvelles sous-catégories.

Ces catégories et leurs feuilles de calcul respectives sont décrites dans les chapitres suivants :

  • Aperçu
  • Contraintes dans les barres/surfaces/solides
  • Contraintes dans les assemblages soudés
  • Contraintes dans les barres représentatives (si définies)
  • Déformations des surfaces/solides
  • Intervalles de contrainte dans les barres/surfaces/solides
  • Intervalles de contrainte dans les assemblages soudés
  • Intervalles de contrainte dans les barres représentatives (si spécifiées)
  • Résultats déterminants

Gestionnaire du tableau de résultats

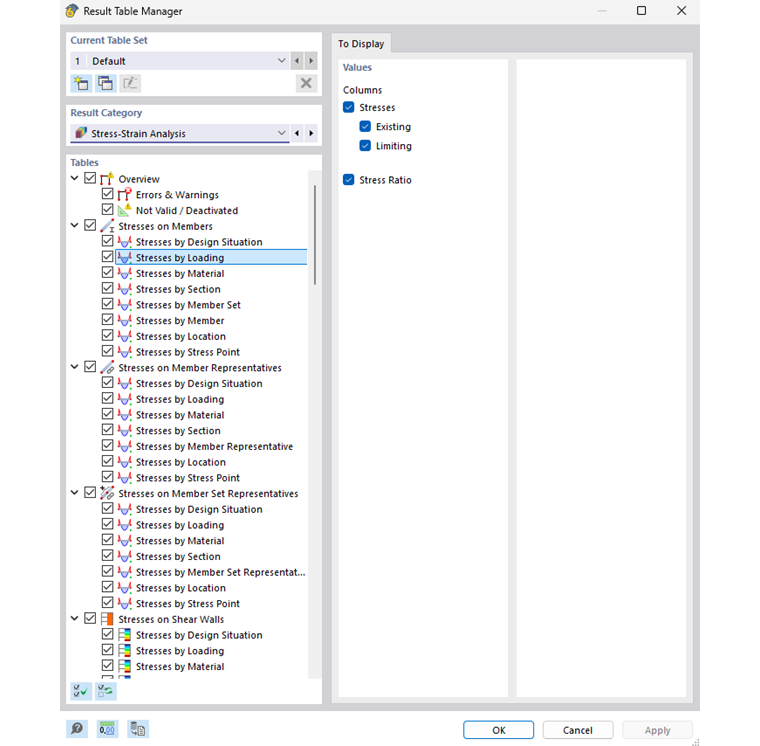

Le bouton Gestionnaire du tableau de résultats permet d’ouvrir la boîte de dialogue « Gestionnaire du tableau de résultats ». Vous pouvez contrôler quels tableaux et onglets sont affichés.

Boutons de la barre d’outils du tableau

La barre d’outils des tableaux de résultats contient des boutons permettant d’afficher et d’évaluer les résultats.

Bouton Fonction
Sélectionner individuellement Permet de sélectionner un objet dans la fenêtre de travail pour afficher ses résultats dans le tableau
Détails de vérification Ouvre la boîte de dialogue Détails des résultats
Diagramme dans la section Ouvre la boîte de dialogue Diagrammes de contrainte dans la section
Informations Ouvre la boîte de dialogue « Informations sur le matériau » avec les propriétés de matériau
Informations sur la section Ouvre la boîte de dialogue « Informations sur la section » avec les propriétés de la section
Diagrammes de résultats Ouvre la boîte de dialogue Diagrammes de résultats
